Si4703 FM Tuner Evaluation Board Digital Radio Broadcast Data Processing Module för AVR ARM med Stift

Si4703 FM Tuner Evaluation Board Digital Radio Broadcast Data Processing Module för AVR ARM med Stift Beskrivning

Si4703-C är ett komplett FM-tuner-mottagaresystem från FM-radioingång till stereoutgång. En digital processor är integrerad på chippet för att hantera symbolavkodningsblockets synkronisering, feldetektering och felkorrigering som krävs av Radio Data Broadcasting System (RBDS).
FM-mottagaren använder en mixer för att reducera RF-signalen till en låg mellanfrekvens, och därigenom reducera ytterligare kringutrustning. Den automatiska frekvenskontrollen (AFC) justerar den spänningsstyrda oscillatorn för att generera en ortogonal lokal signal till mixern. Utsignalen från den ortogonala mixern förstärks, filtreras och digitaliseras av en högupplöst analog-till-digital-omvandlare (ADC).
Den digitala signalbehandlingen (DSP) kan utföra kanalval, FM-demodulering och stereoljudbehandling. Den interna automatiska förstärkningskontrollkretsen (AGC) styr förstärkningen av lågbrusförstärkaren (LNA) för att göra den känsligare och mer kraftfull vid brusreducering.
Den integrerade LDO-regulatorn på chippet kan anslutas direkt till batteriet, och hörlursuttaget kan användas som en RF-mottagningsantenn genom att sätta i hörlurar. Denna avancerade arkitektur har överlägsen prestanda jämfört med traditionella analoga arkitekturer.
Modulen har även en 150mW stereoeffektförstärkare med termiskt skydd och kortslutningsskydd och ett 3,5 mm hörlursuttag. När den är ansluten till en mikrokontroller kan den styra volymen, automatiskt söka efter kanaler manuellt, tysta av mjukvara eller hårdvara och mäta signalstyrka.

Produktnamn: Utvecklingskort för radiomottagare
FM-frekvensområde: 76-108MHZ
Programmerbar nedtoning: 50us/70us
Driftstemperatur: -20-85
Moduldriftspänning: 3,3V
Kommunikationsgränssnitt: 3-tråds (mindre än 2,5 MHz), modulstandard 2-tråds IIC (mindre än 400 kHz)

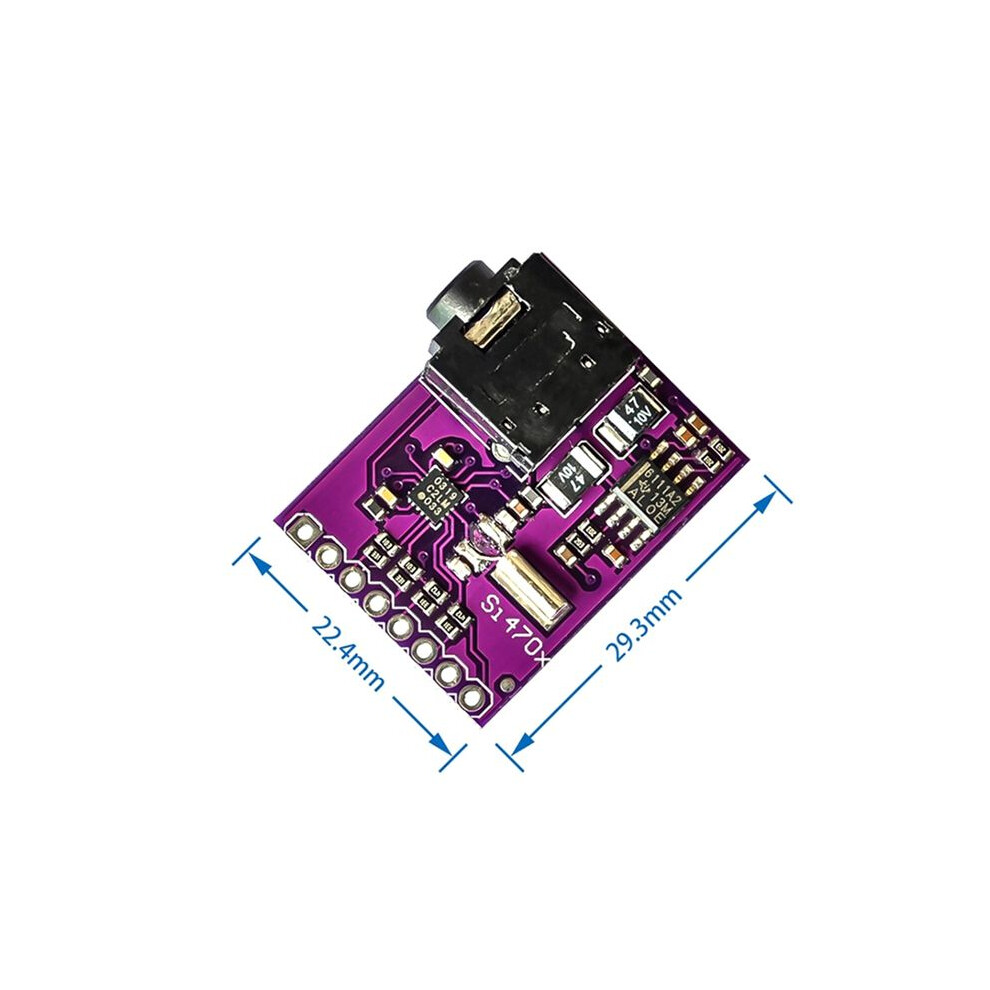

Storlek: 29,3x22,4x8mm
Vikt: ca 5 g
Färg: Som vi
