Seriell zu Ethernet Netzwerkmodul 4 Modus TTL zu

Seriell zu Ethernet Netzwerkmodul 4 Modus TTL zu Description

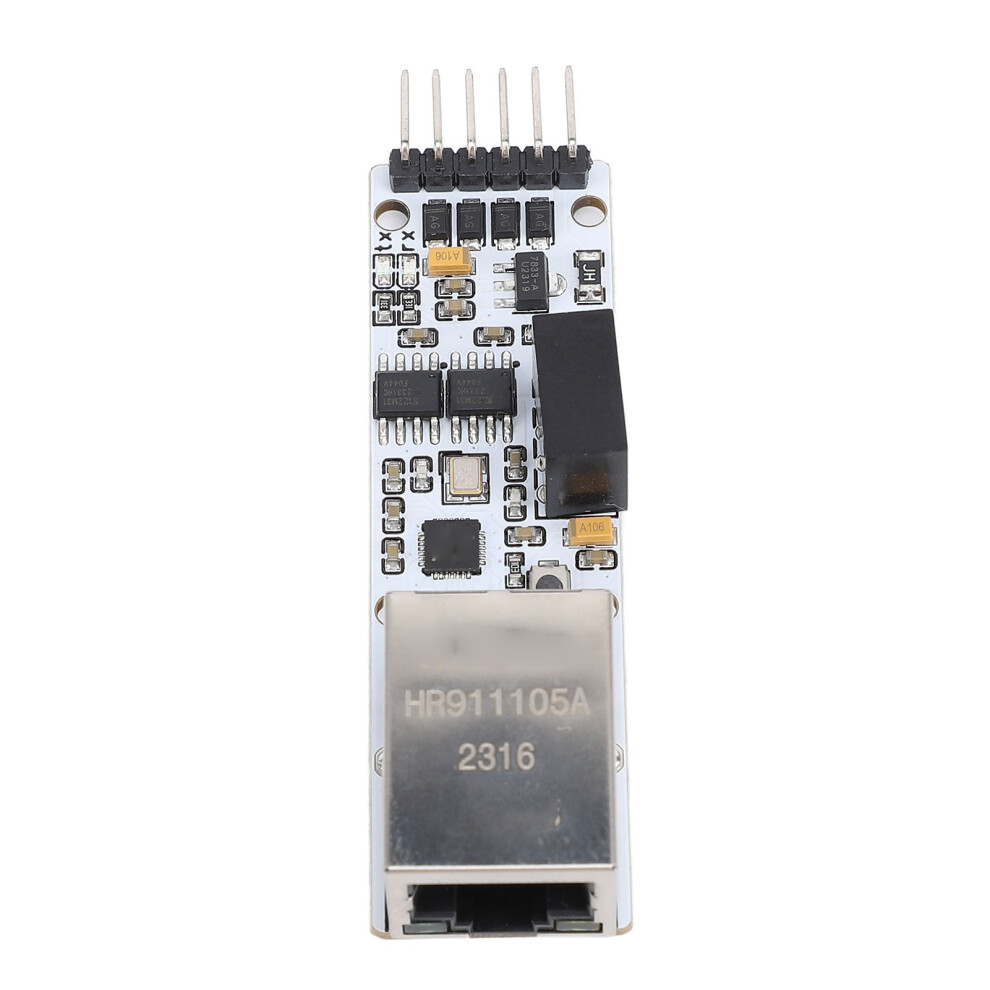

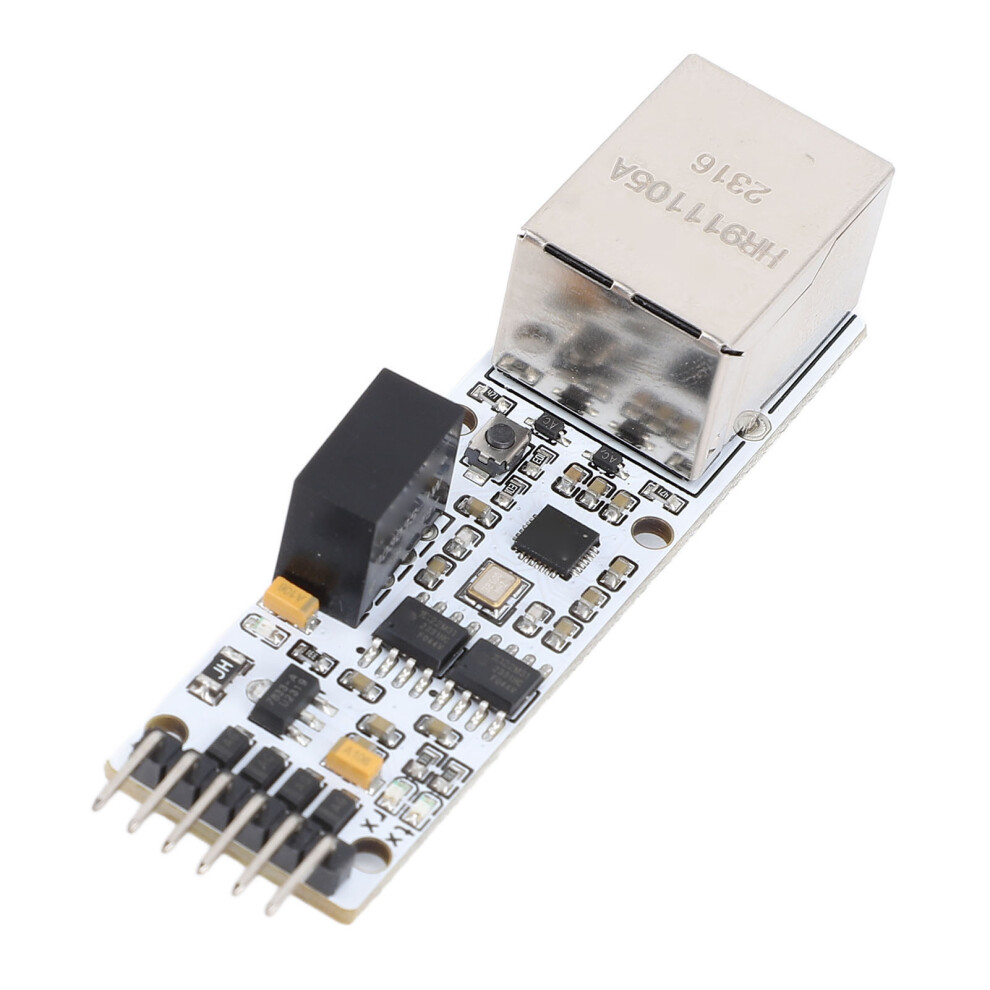

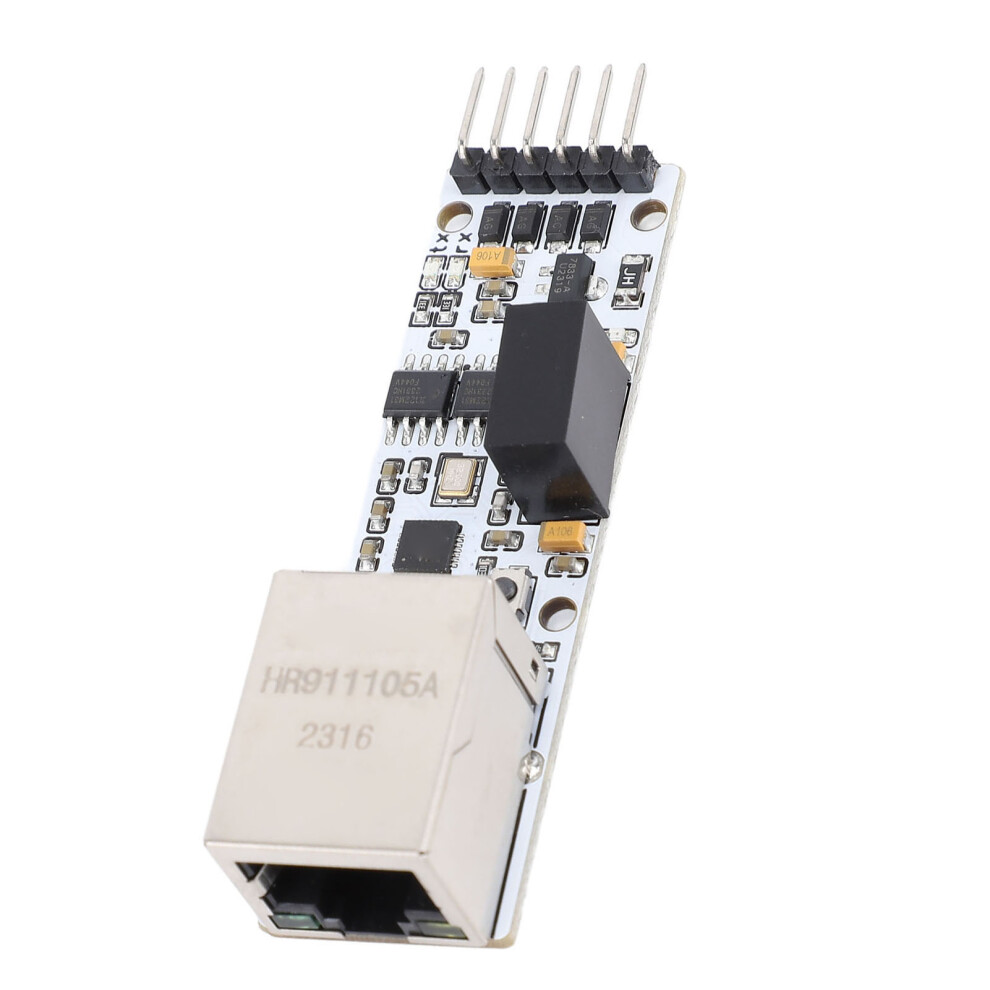

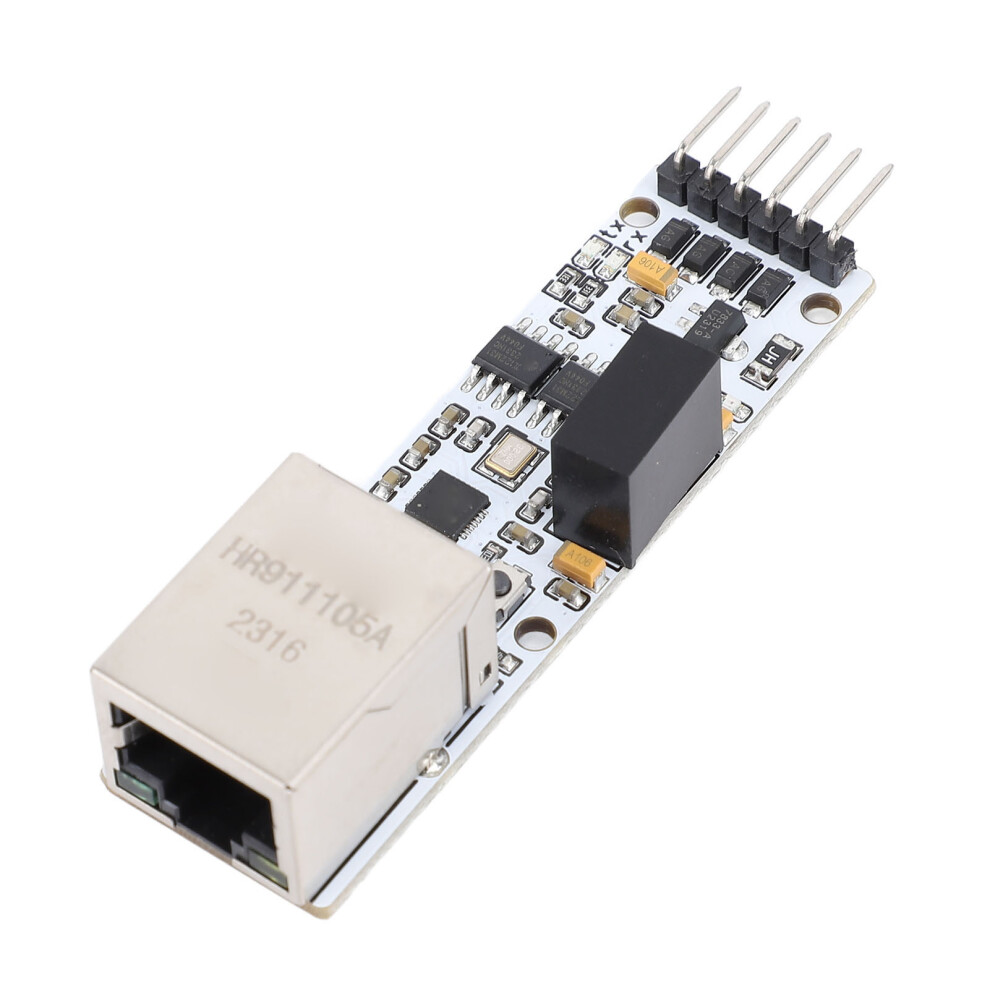

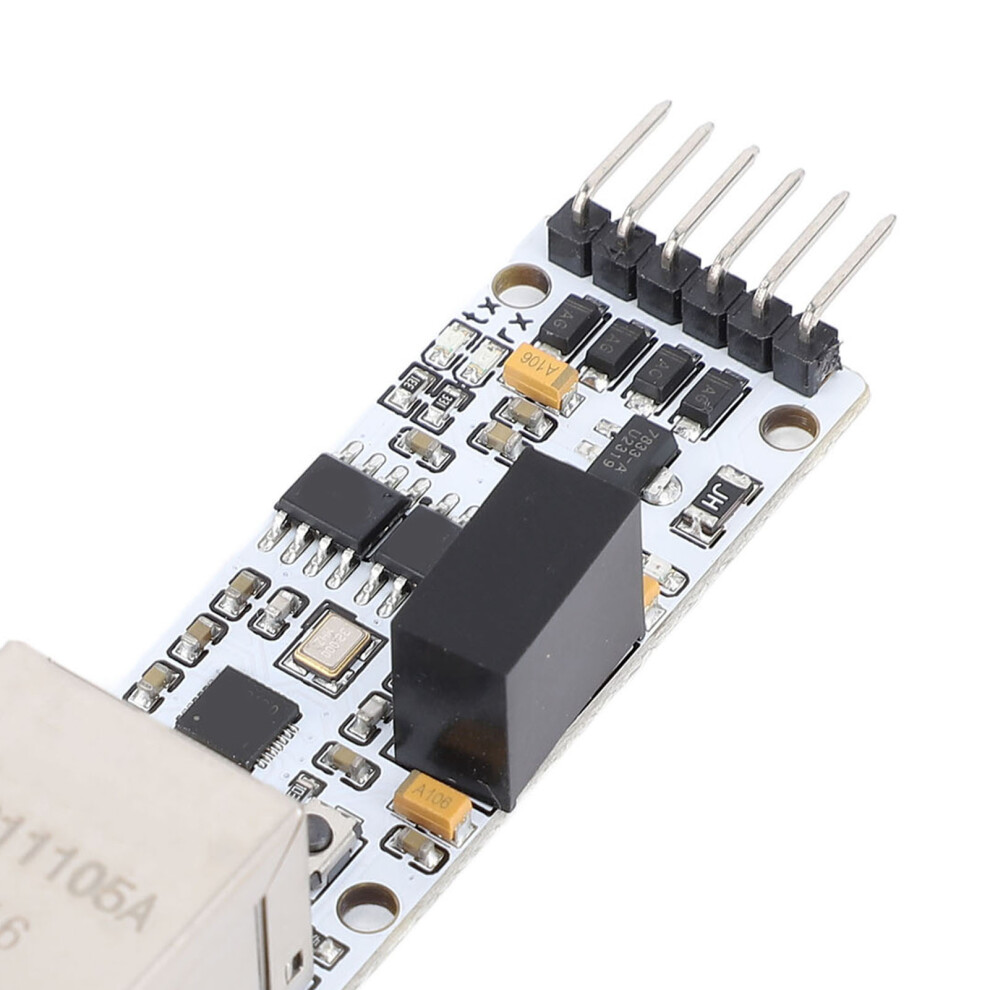

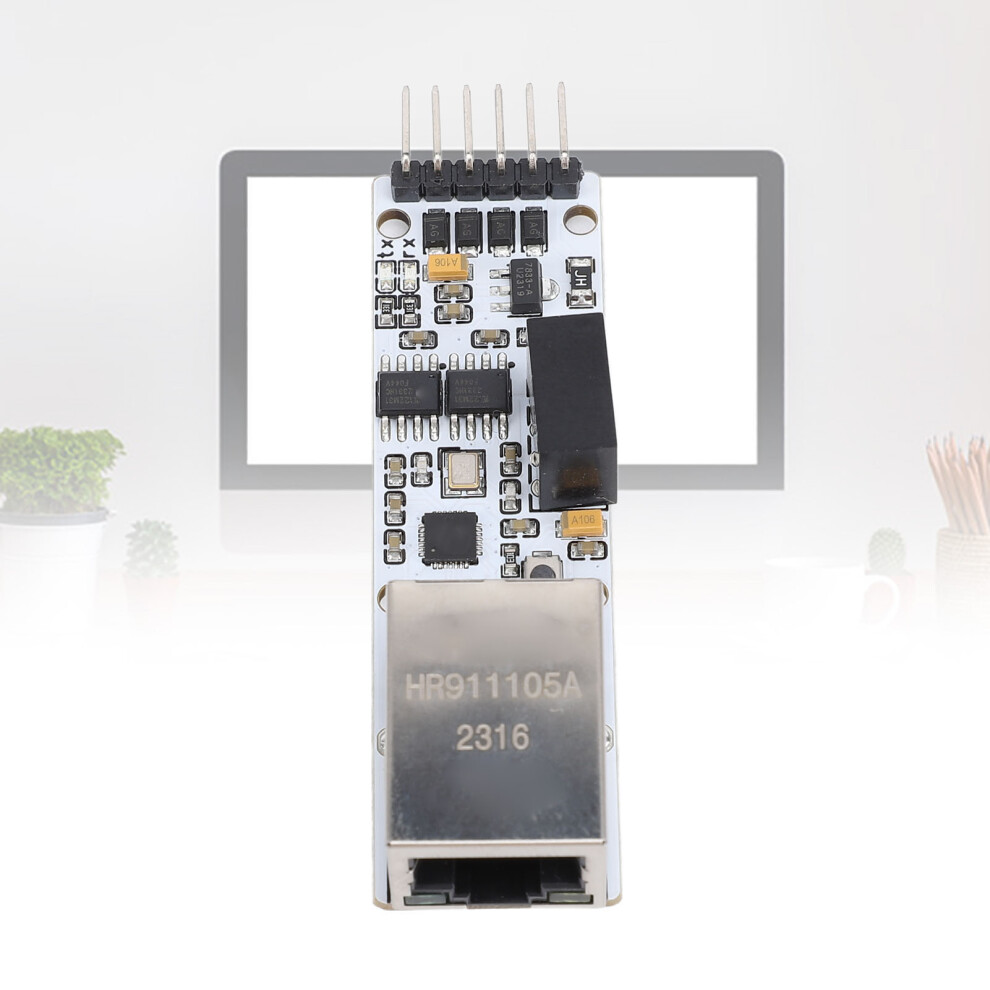

Seriell zu Ethernet Netzwerkmodul 4 Modus TTL zu RJ45 Port Single Chip Mikrocomputer Netzwerkadapter



1. MODELL UND AUFBAU: Das Seriell-zu-Ethernet-Netzwerkmodul verwendet den Originalchip für CH9120 und verfügt über die Ethernet-Medientransportschicht und die physikalische Schicht (PHY). Betriebsmodus, Port, IP und andere Netzwerkparameter des Chips werden über die Hostsoftware und serielle Portbefehle eingestellt. 2. DATENÜBERTRAGUNG: Der Seriell-zu-Ethernet-Adapter kann eine bidirektionale transparente Übertragung von Daten der UART-Schnittstelle (6PIN) und der RJ45-Netzwerkportdaten realisieren. Unterstützt 10M, Vollduplex oder Halbduplex adaptive Ethernet-Schnittstelle, kompatibel mit dem Protokoll IEEE 802.3. 3. KONVERTIERUNG UND VERBINDUNG: Der RJ45-Seriell-zu-Ethernet-Adapter unterstützt die automatische Konvertierung von MDI- oder MDIX-Kabeln, d. h. die automatische Umschaltung, wenn ein beliebiges Crossover-Kabel angeschlossen wird. DHCP erhält automatisch IP-Adressen und DNS-Domänennamen werden unterstützt. 4. VIER MODI: Der serielle Adapter unterstützt die 4 Modi TCP CLIENT, TCP SERVER und UDP CLIENT und UDP SERVER. Der KEEPALIVE-Mechanismus wird unterstützt. 5. UNTERDRÜCKUNGSSPANNUNG: Der RJ45-Seriell-zu-Ethernet-Adapter an Bord des TVS (Überspannungsunterdrückungsröhre) kann die Stoßspannung und die vorübergehende Spitzenspannung im Stromkreis wirksam unterdrücken und den hinteren Stromkreis und die Ausrüstung schützen. 6. ÜBERSPANNUNG VERHINDERN UND SCHLAGFESTIGKEIT: Das selbstwiederherstellende Sicherungssystem des Single-Chip-Mikrocomputer-Netzwerkmoduls an Bord gewährleistet eine stabile Strom- und Spannungsausgabe, verhindert Überspannung und elektrostatische Entladung und ist stark schlagfest. 7. SIGNAL ISOLIEREN: Das 4-Modus-Seriell-zu-Ethernet-Netzwerkmodul an Bord mit digitalem Isolator, mit hervorragenden Leistungsmerkmalen und Zuverlässigkeit, kann für das Signal isoliert werden, sodass das übertragene Signal stabiler ist. 8. WIRKSAME SCHUTZ: Das Single-Chip-Mikrocomputer-Netzwerkmodul ist von der Gleichstromversorgung an Bord isoliert und bietet eine stabile Isolationsspannung und Schutz vor Kurzschlüssen am Ausgang, ohne dass am Isolationsende eine zusätzliche Stromversorgung erforderlich ist.



Artikeltyp: Seriell-zu-Ethernet-Netzwerkmodul Material: PCB Kommunikationsschnittstelle: UART-Schnittstelle (6-polig) Stromversorgung: Stromversorgung über Stiftleiste Spannung: 5 V Baudratenbereich: 300 bps - 150.000 bps Einfacher transparenter Modus: TCP-CLIENT, TCP-SERVER, UDP-CLIENT, UDP-SERVER Benutzerkonfiguration: Konfigurationssoftware wird bereitgestellt IP-Erfassungsmethode: Statische IP, automatische DHCP-IP-Erfassung



1 x Ethernet-Modul 1 x Verbindungskabel
