SWR Test Power Detector Meter for FT857 FT897, Stainless Steel Pointer

SWR Test Power Detector Meter for FT857 FT897, Stainless Steel Pointer Description

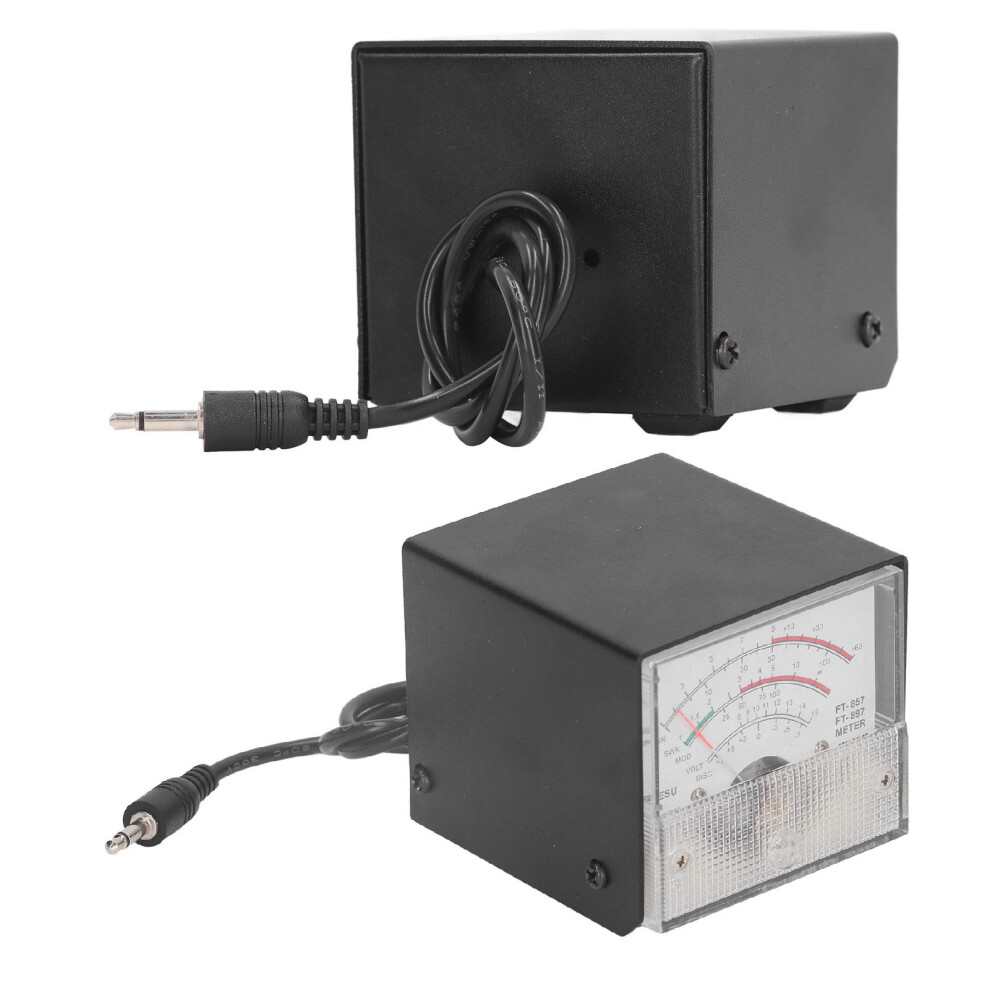

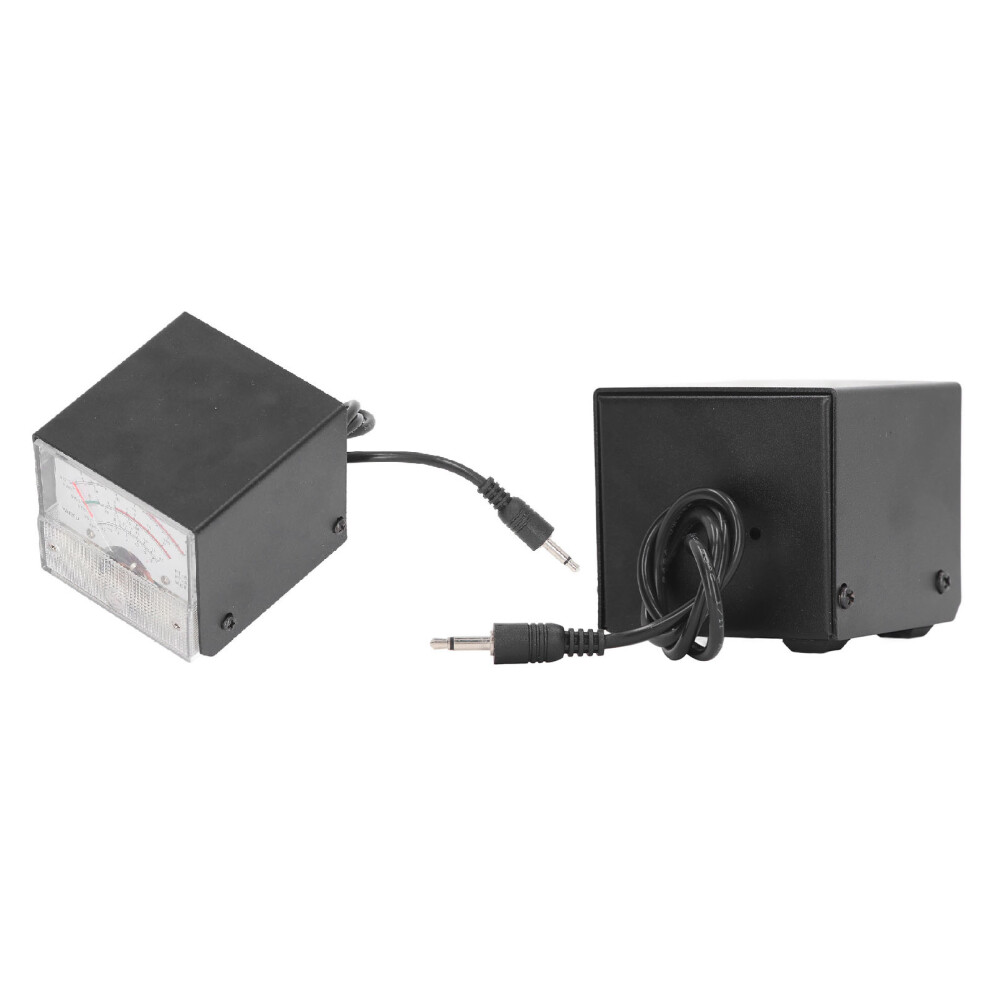

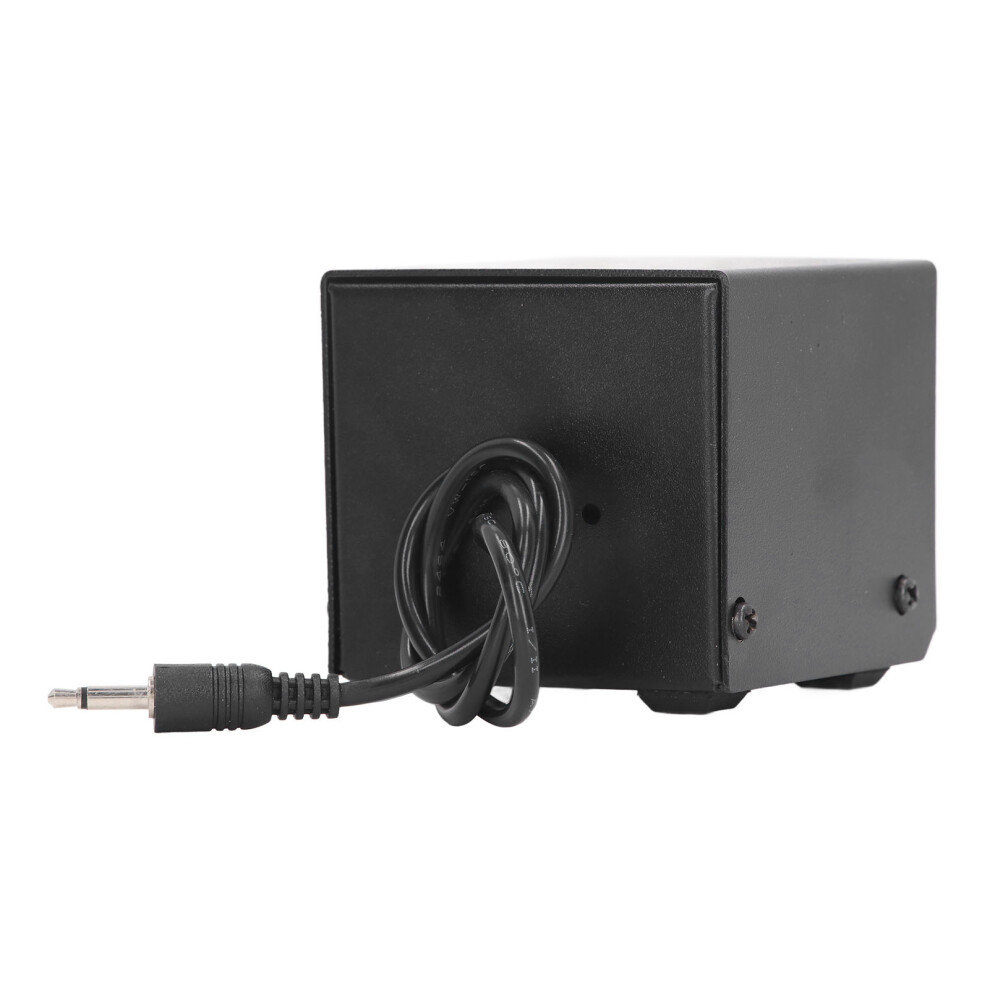

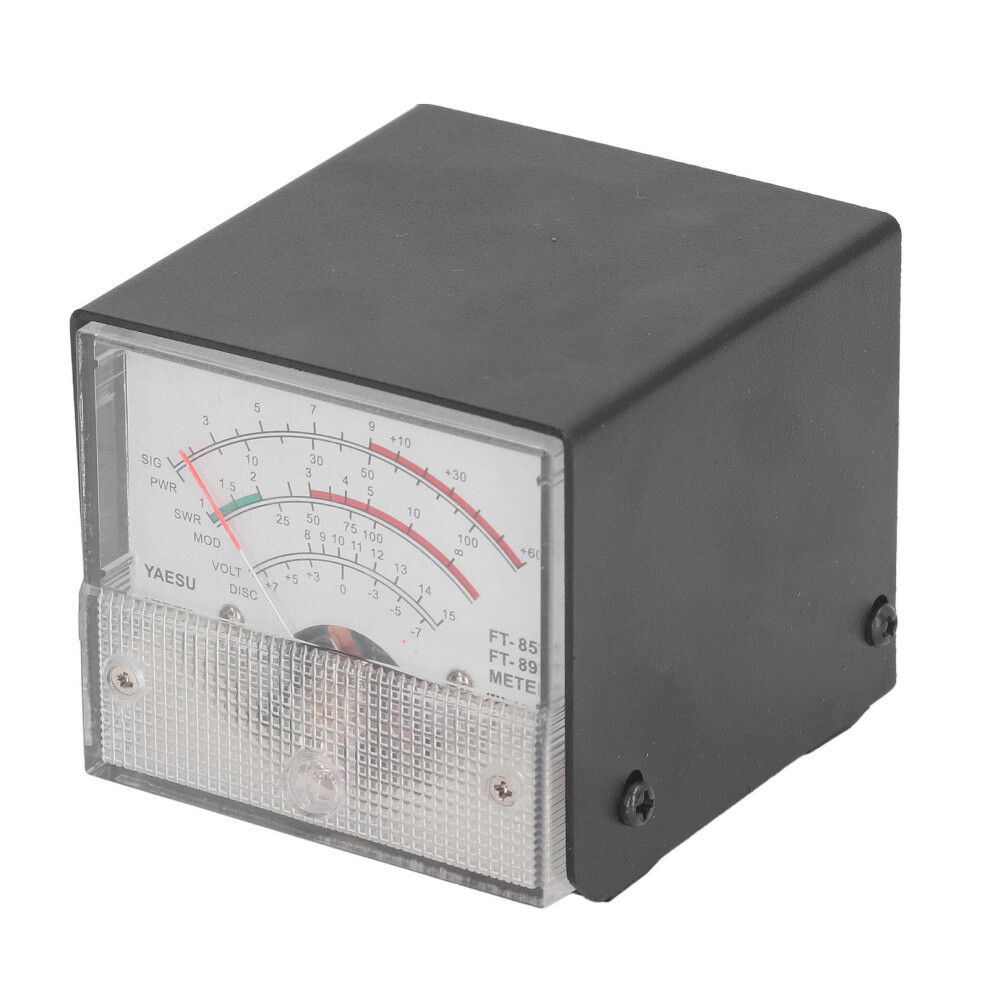

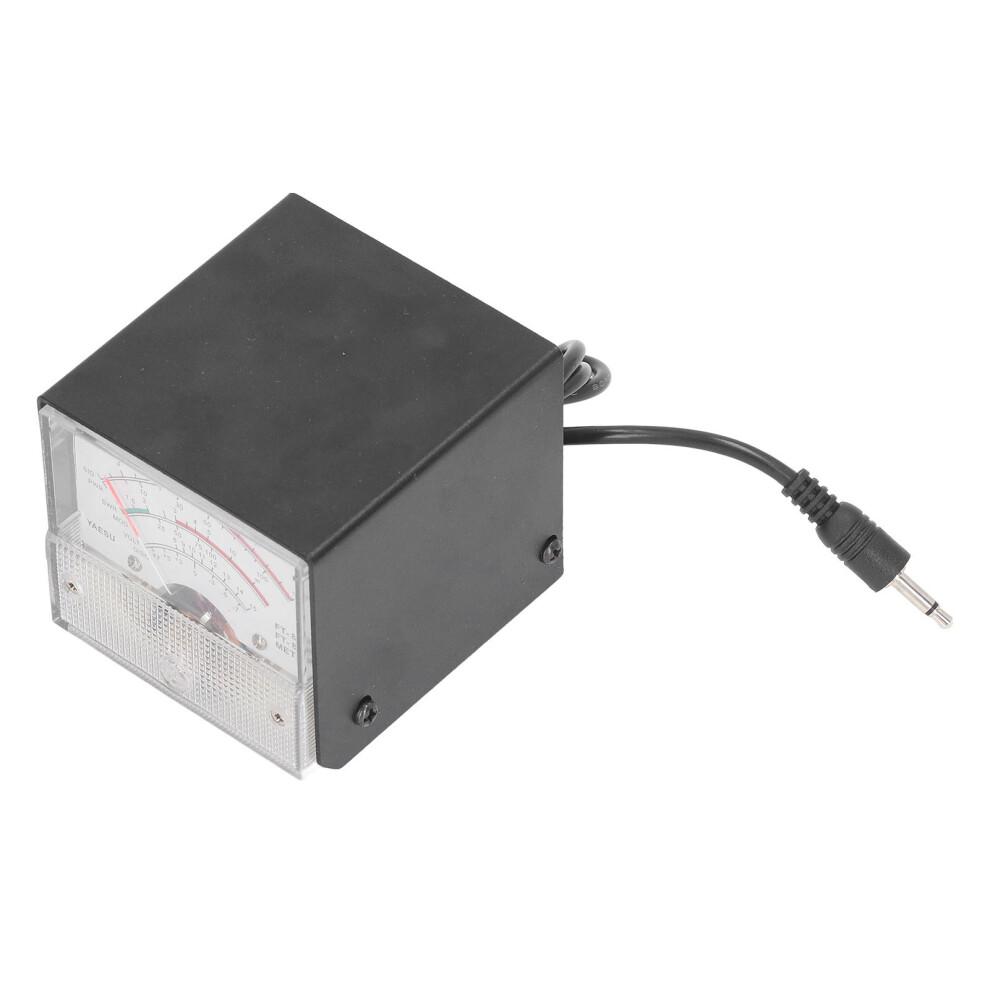

SWR Test Meter Pointer Type Power Detector Standing Wave Ratio Meter for Yaesu FT857 FT897
Item Type: SWR Meter
Material: Stainless Steel
Applicable model: For Yaesu FT857 FT897Receive Display Settings: 1. Press and hold the FUNC key to enter the setup menu and enable the extended menu.2. Rotate SELECT to call up the setting menu item No‑060 [MTR ARX SEL].3. Rotate DIAL to select the display content of the external instrument:SIG: Display input signal strengthCTR: Discriminator Center MeterVLT: Display battery voltageN/A: BlankFS: Calibrate the external instrument by outputting a standard signal with a full scale of 1mA on the instrument latchOFF: Turn off the instrument.4. Press and hold the FUNC key to save the settings and exit the setup menu.Emission Display Settings: 1. Press and hold the FUNC key to enter the setup menu and enable the extended menu.2. Rotate SELECT to call up the setting menu item No‑061 [MTR ATX SEL].3. Rotate DIAL to select the display content of the external instrument:PWR: Display transmit powerALC: Display automatic level control voltageMOD: Display modulation levelSWR: Display standing wave ratioVLT: Display power supply voltageN/A: BlankOFF: Turn off the instrument.The meter has been calibrated (if calibration is required), and the calibration method is as follows1. Press and hold the FUNC key to enter the setup menu and enable the extended menu.2. Rotate SELECT to call up the setting menu item No‑060 [MTR ARX SEL].3. Rotate DIAL to select FS.4. Use a small slotted screwdriver to adjust the calibration adjustment hole at the rear so that the pointer on the meter head points to the full scale.5. Calibration completed.If you cannot find menus 60 and 61, the radio station has hidden these two menus. Press and hold the F key to open the menu settings, set the No.1 menu to ON, and press the F key to exit saving to open the hidden menu.
