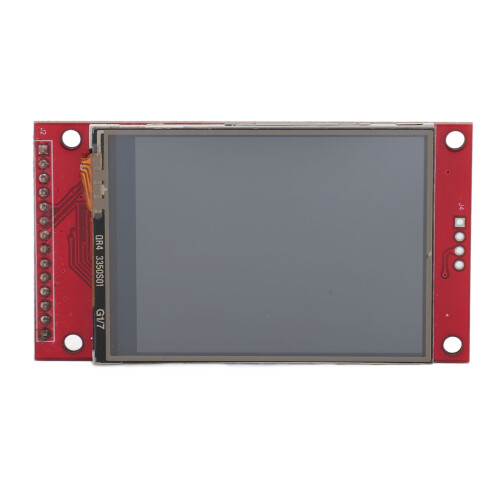

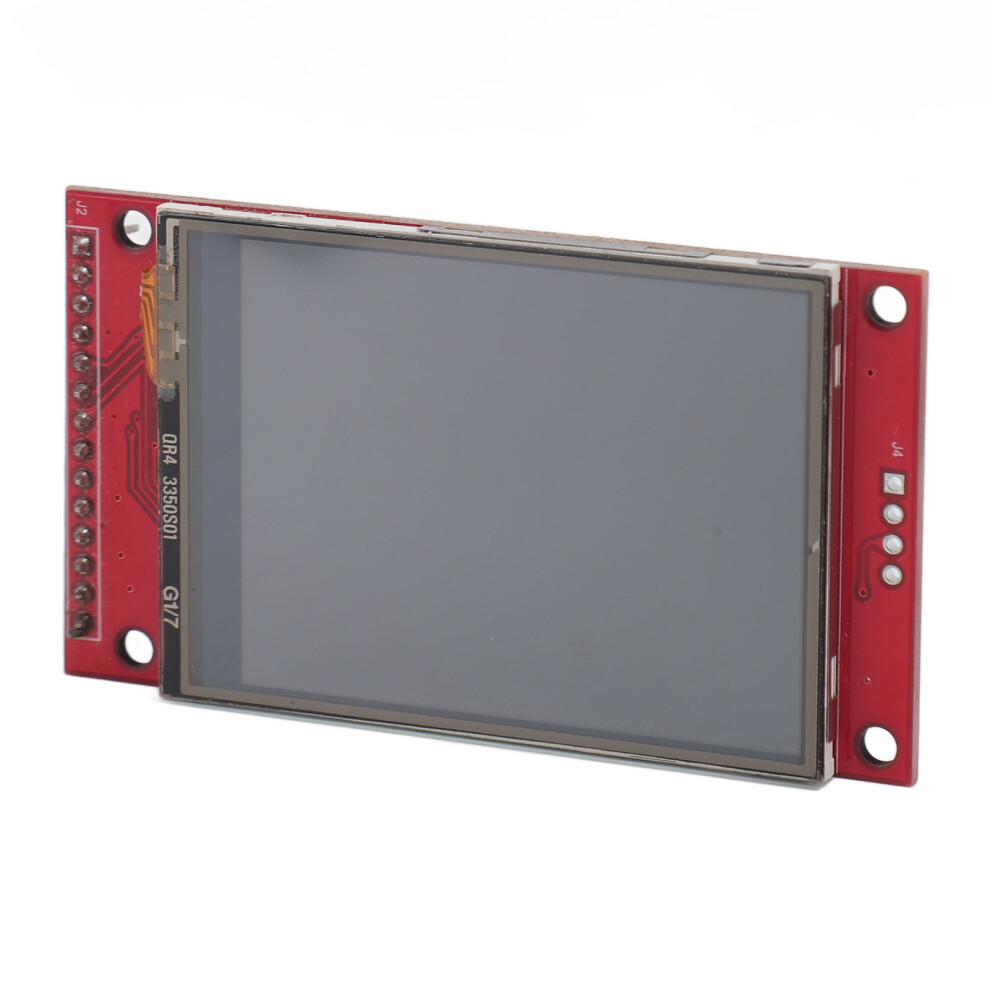

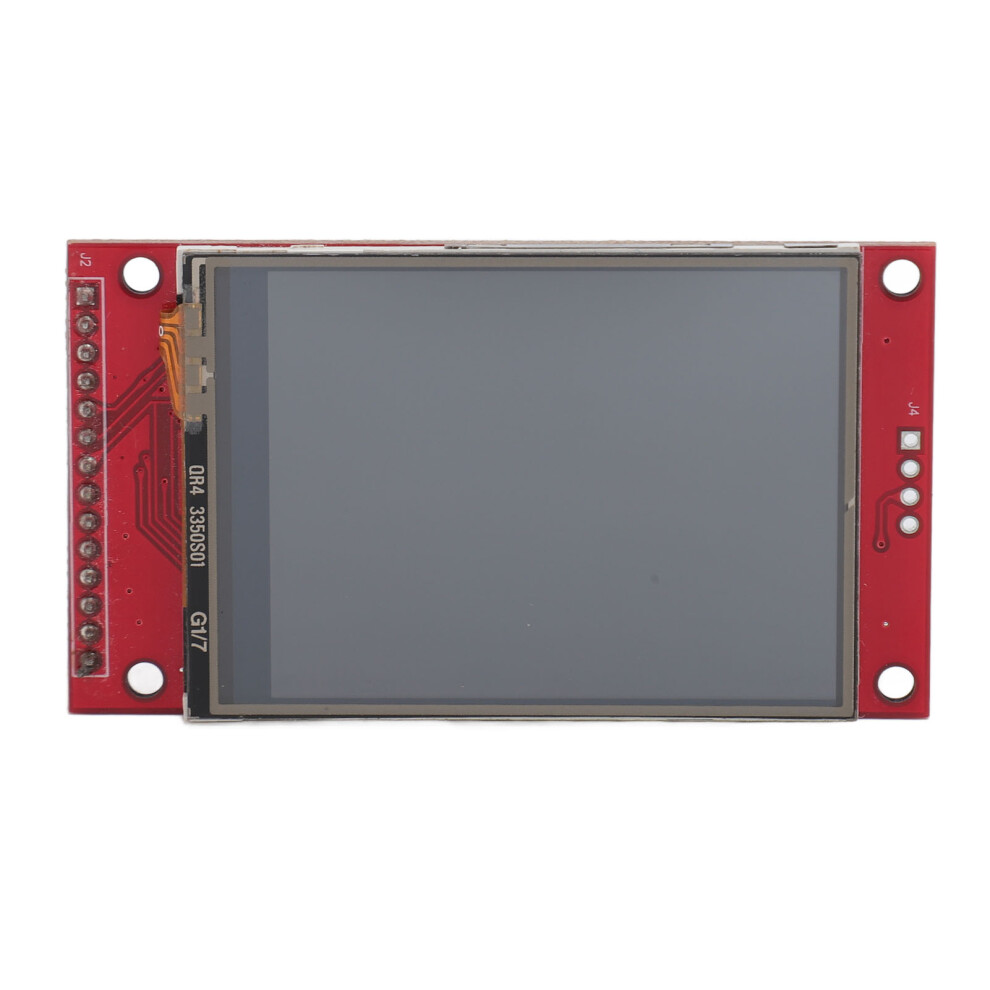

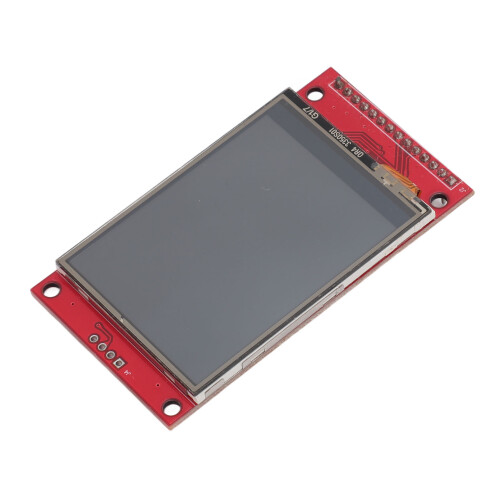

TFT-LCD-Bildschirmmodul, 2,4 Zoll, 240 x 320,

TFT-LCD-Bildschirmmodul, 2,4 Zoll, 240 x 320, Description

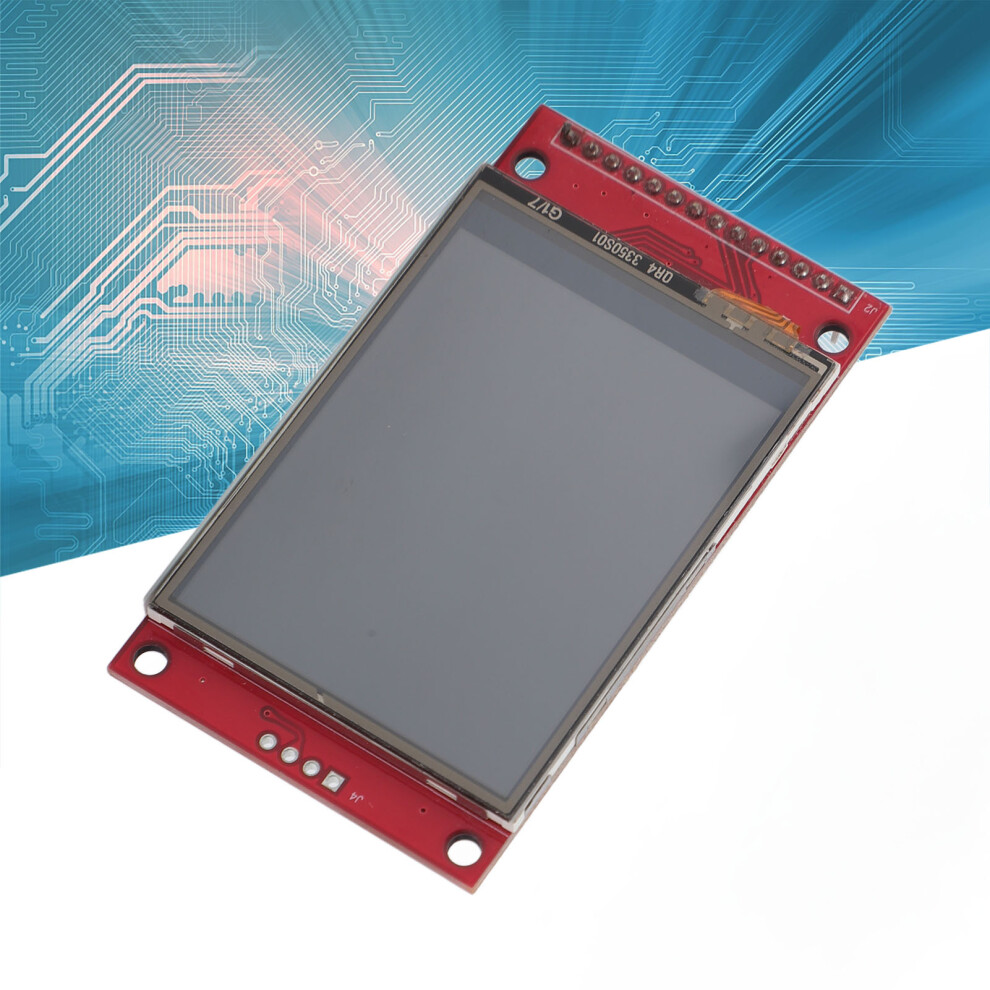

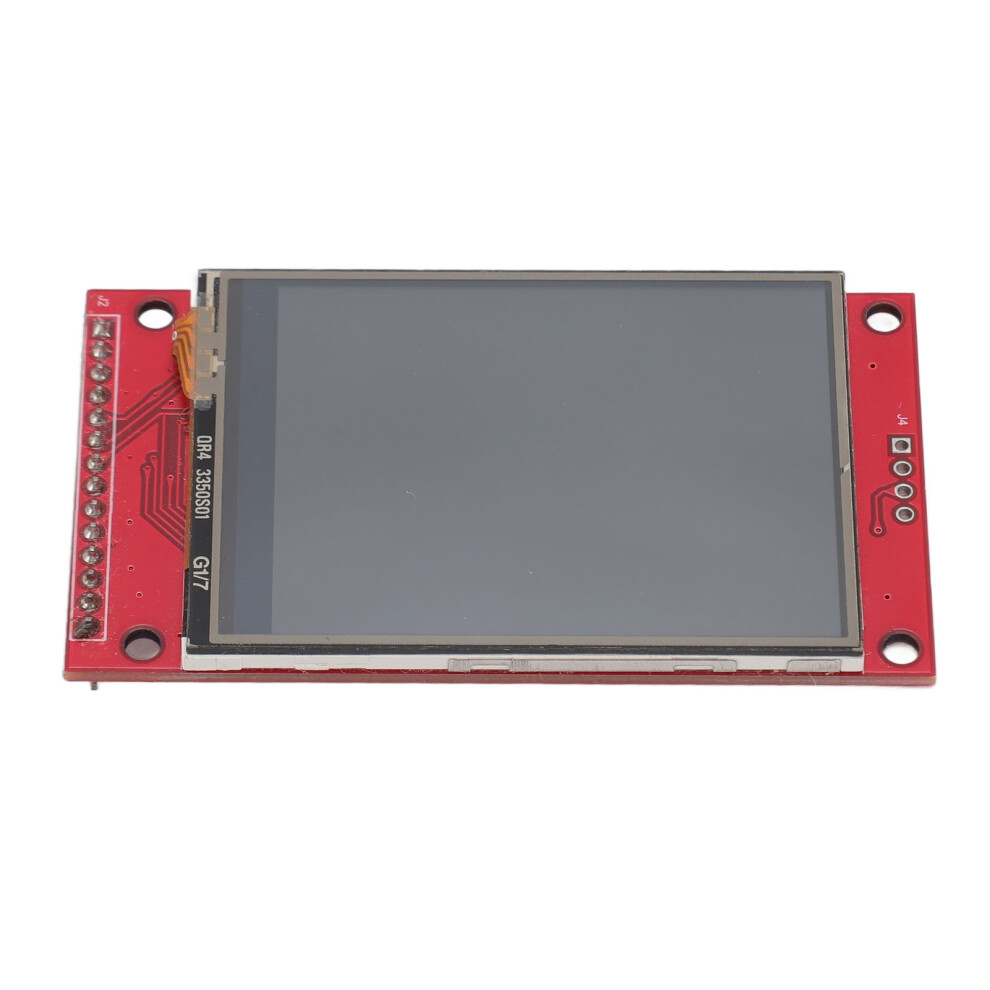

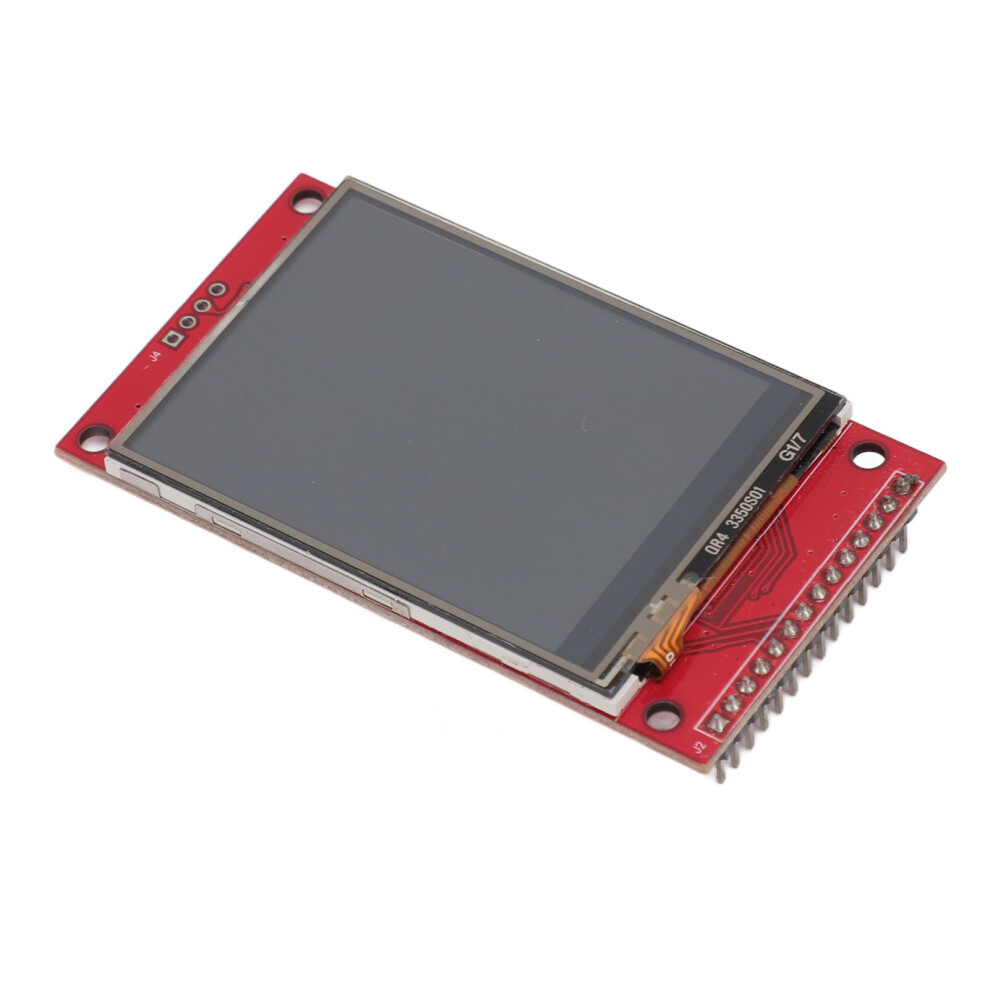

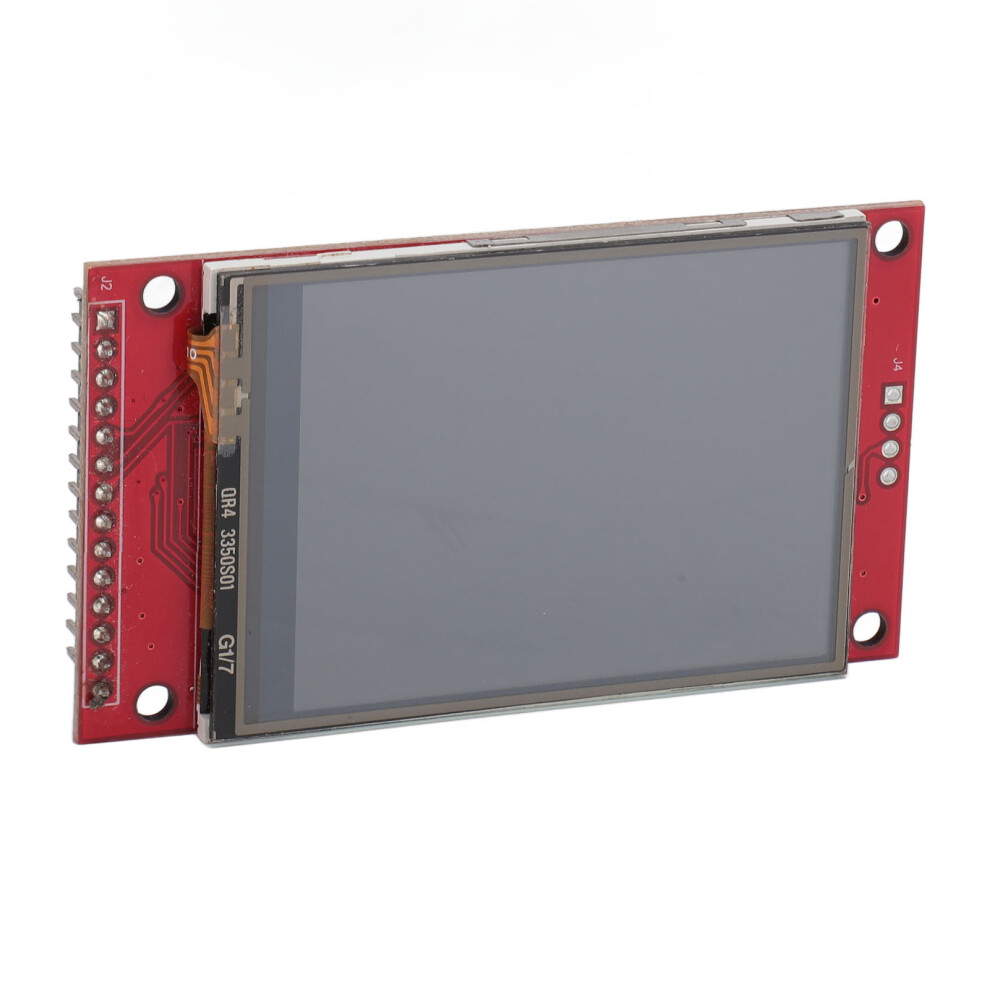

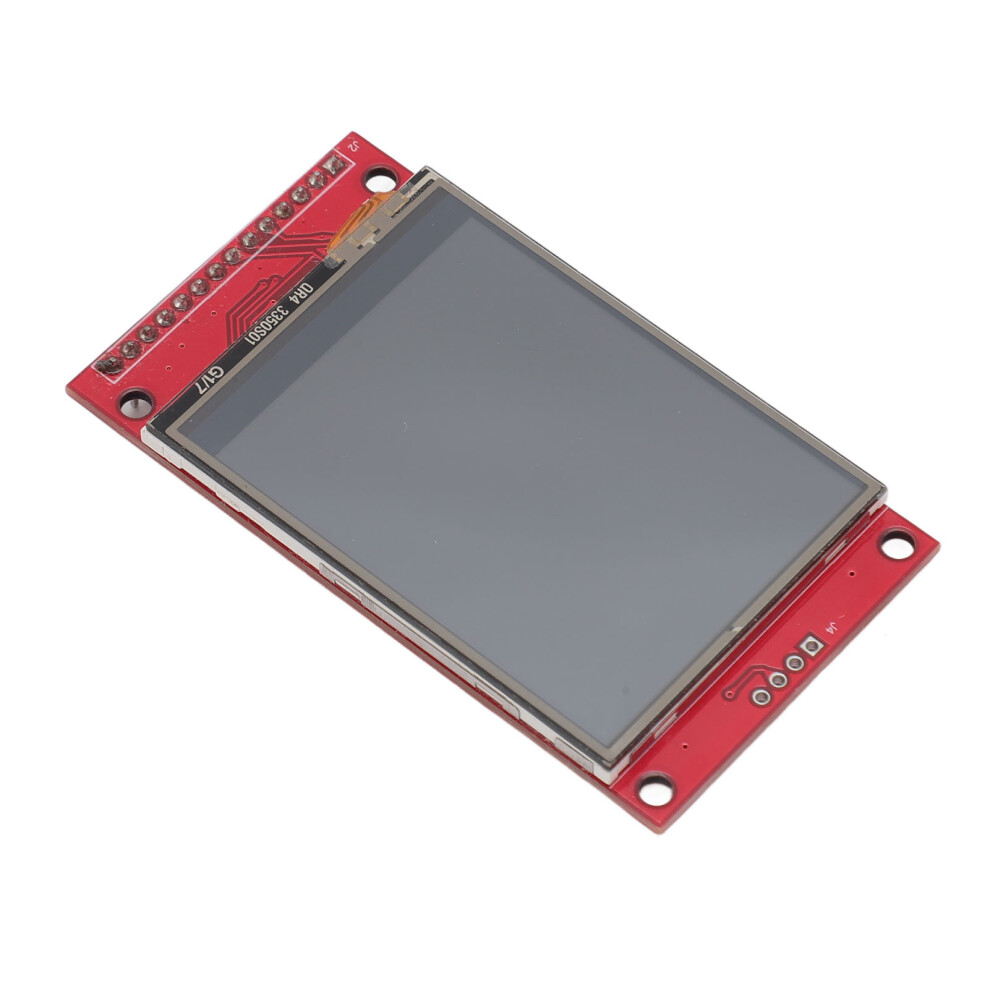

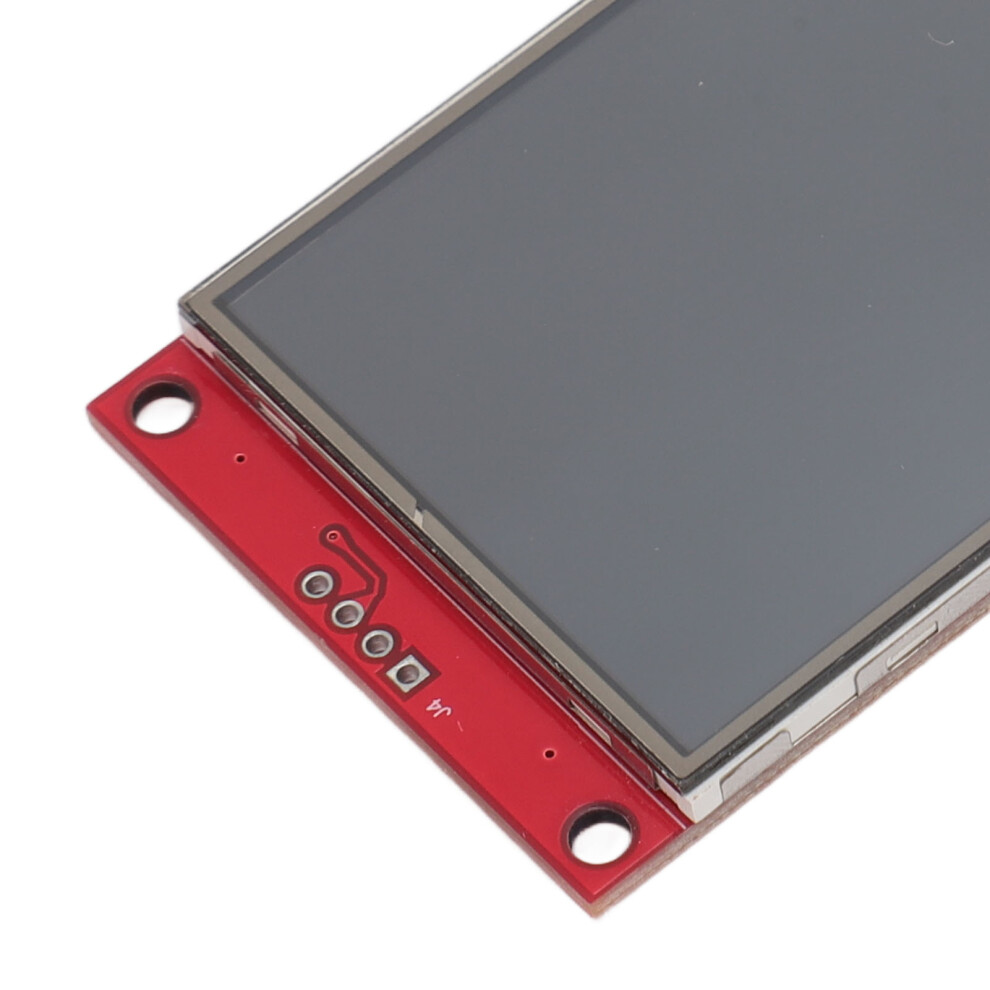

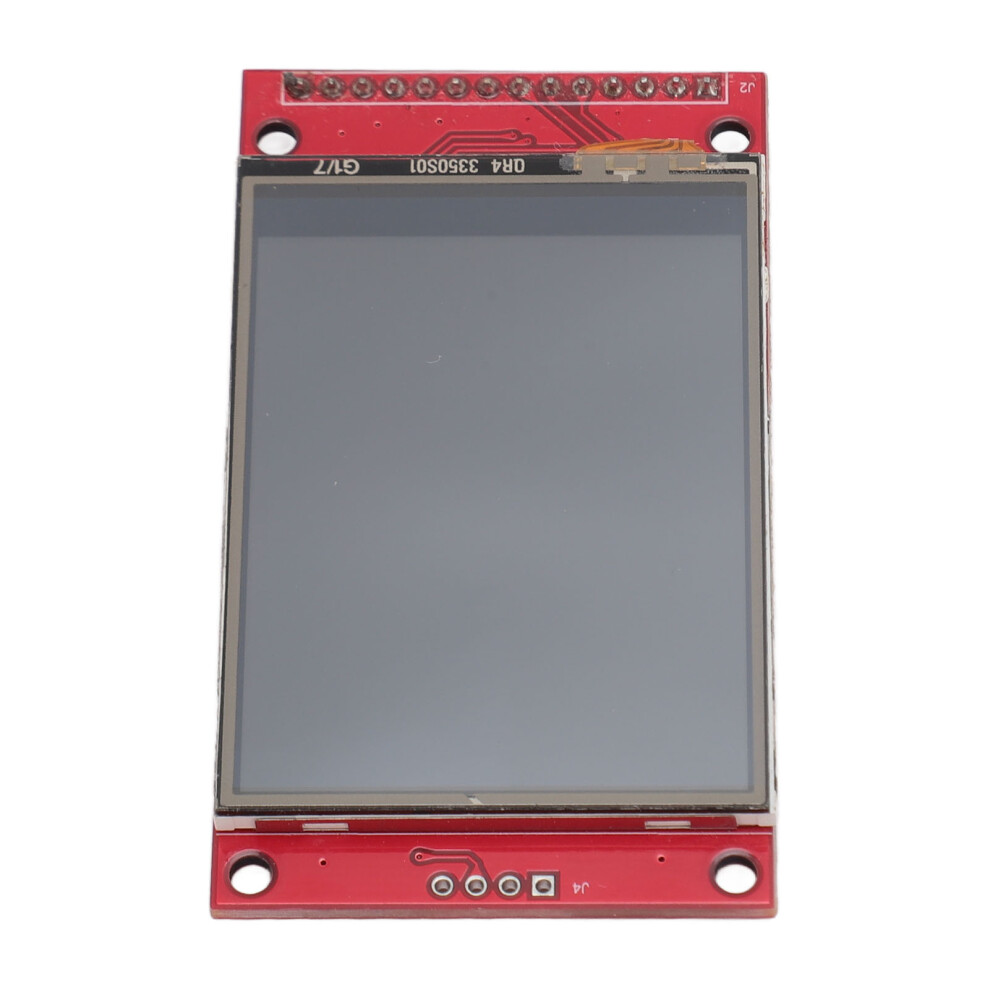

TFT-LCD-Bildschirmmodul, 2,4 Zoll, 240 x 320, SPI-Serieller Anschluss, ILI9341-Chip, TFT-LCD-Display zum Austauschen der Steuerung



1. 2,4-Zoll-LCD-Modul: Dieses TFT-LCD-Bildschirmmodul verfügt über ein 2,4-Zoll-RGB-Farb-LCD-Display mit einer Auflösung von 240 x 320. 2. Serielle Peripherieschnittstelle: Dieses TFT-LCD-Display verwendet einen seriellen Peripherieschnittstellenbus mit integriertem ILI9341-Treiber-IC und Power-IC. 3. Speicherkartensteckplatz: Dieses 2,4-Zoll-TFT-LCD-Bildschirmmodul ist mit einem Speicherkartensteckplatz zur einfachen Erweiterung von Experimenten ausgestattet. 4. Touchscreen-Funktion: Dieser TFT-LCD-Bildschirm unterstützt die Touchscreen-Funktion mit integriertem Stift, was die Verwendung für Benutzer angenehmer macht. 5. Geeignet für R3: Dieses TFT-Bildschirmdisplay ist für die R3-Controllerplatine geeignet, was die Durchführung Ihres Projekts verbessert.

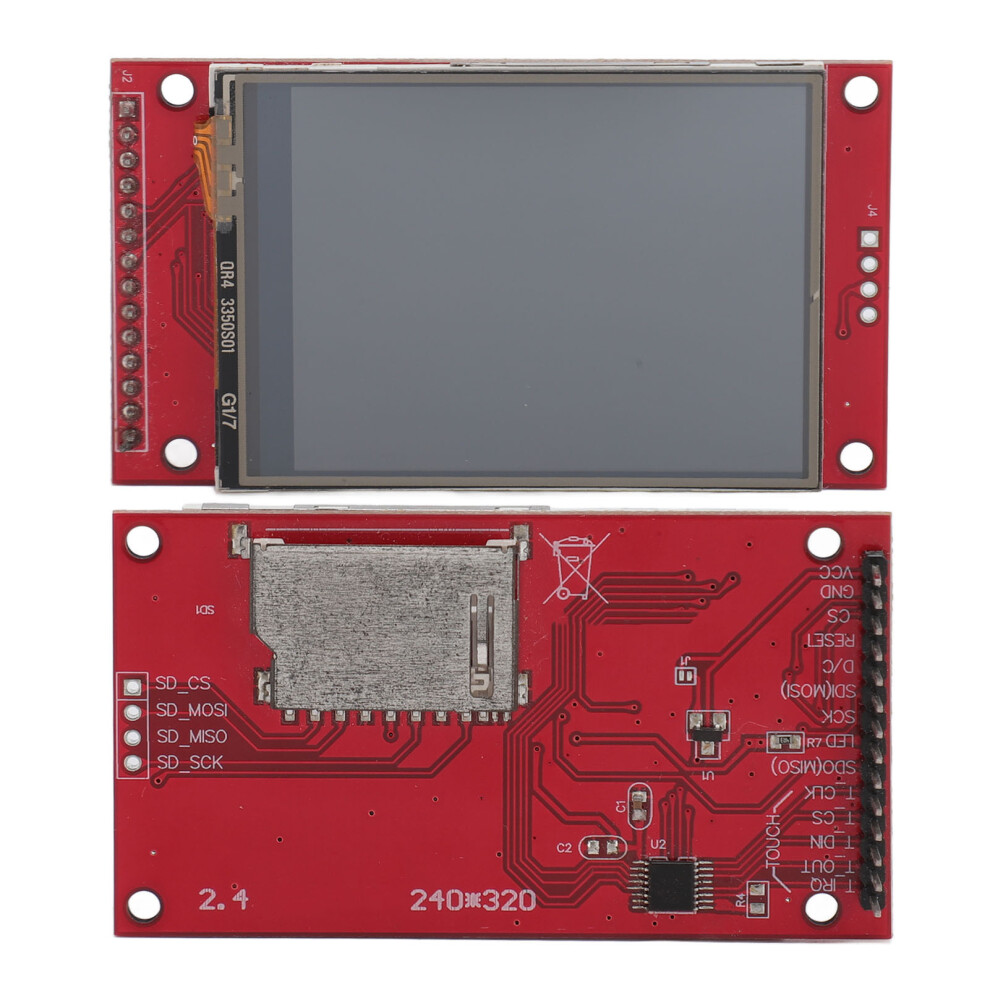

Artikeltyp: TFT-LCD-Bildschirmmodul Material: TFT Treiberchip: ILI9341 Auflösung: 240 x 320 (PX) VCC: Stromeingang (3,3 V bis 5 V) GND: Stromquelle CS: LCD-Chipauswahl RESET: LCD-Reset DC: LCD-Bus-Befehls-/Datenauswahl SDI (MOSI): LCD-SPI-Displaybus-Dateneingang SCK: LCD-SPI-Displaybus-Taktsignal LED: LCD-Hintergrundbeleuchtungssteuerung (High Level On) SDO (MISO): LCD-SPI-Displaybus-Dateneingang und -ausgang T CLK: Touchpanel-SPI-Bus-Taktsignal T CS: Touchpanel-SPI-Bus-Chipauswahl T DIN: Touchpanel-SPI-Bus-Dateneingang T OUT: Touchpanel-SPI-Bus-Datenausgang T IRQ: Das Touchpanel unterbricht das IRQ-Signal



1 x TFT-LCD-Bildschirmmodul
