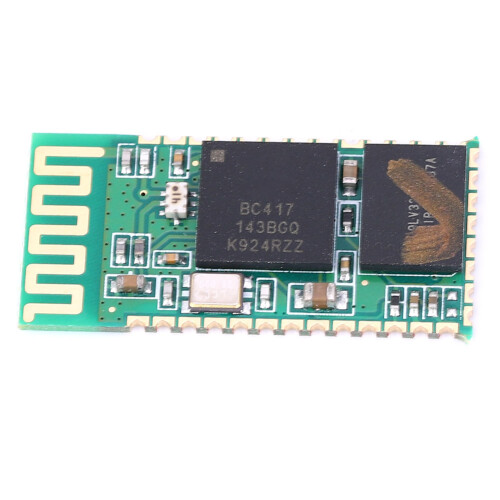

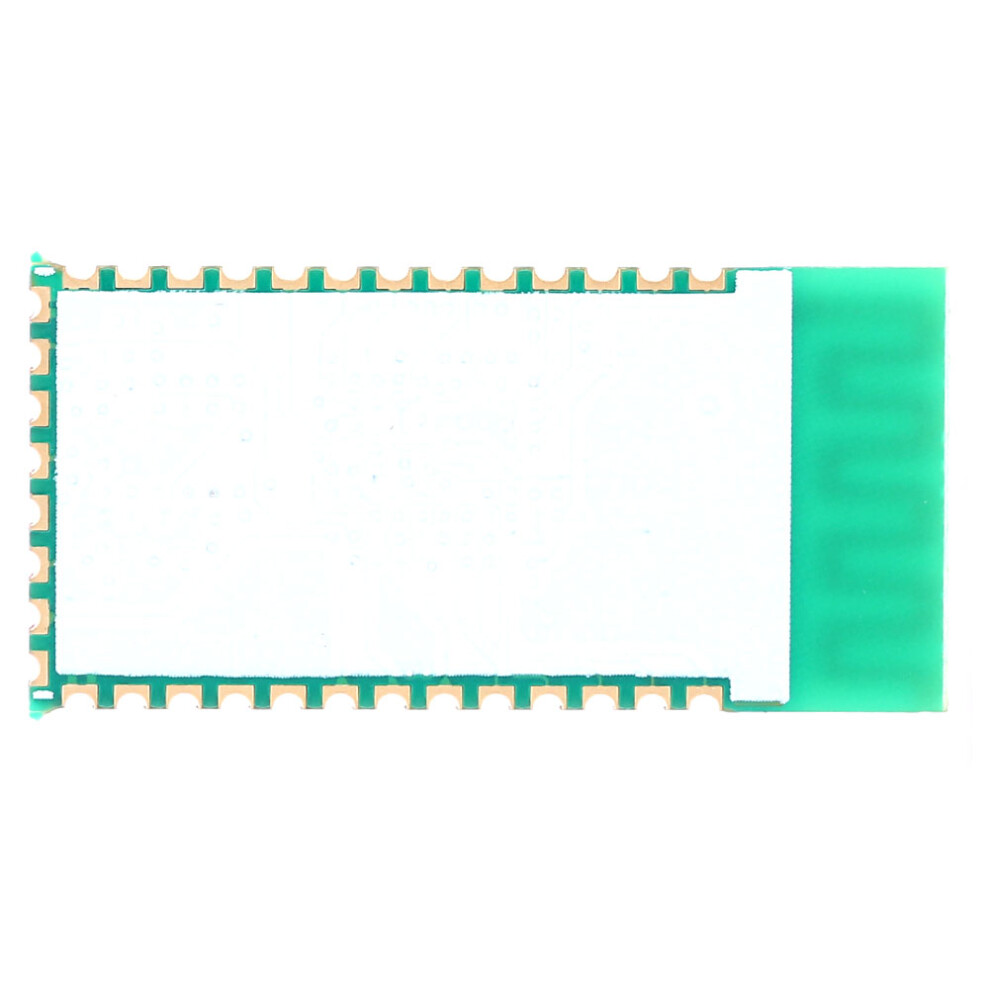

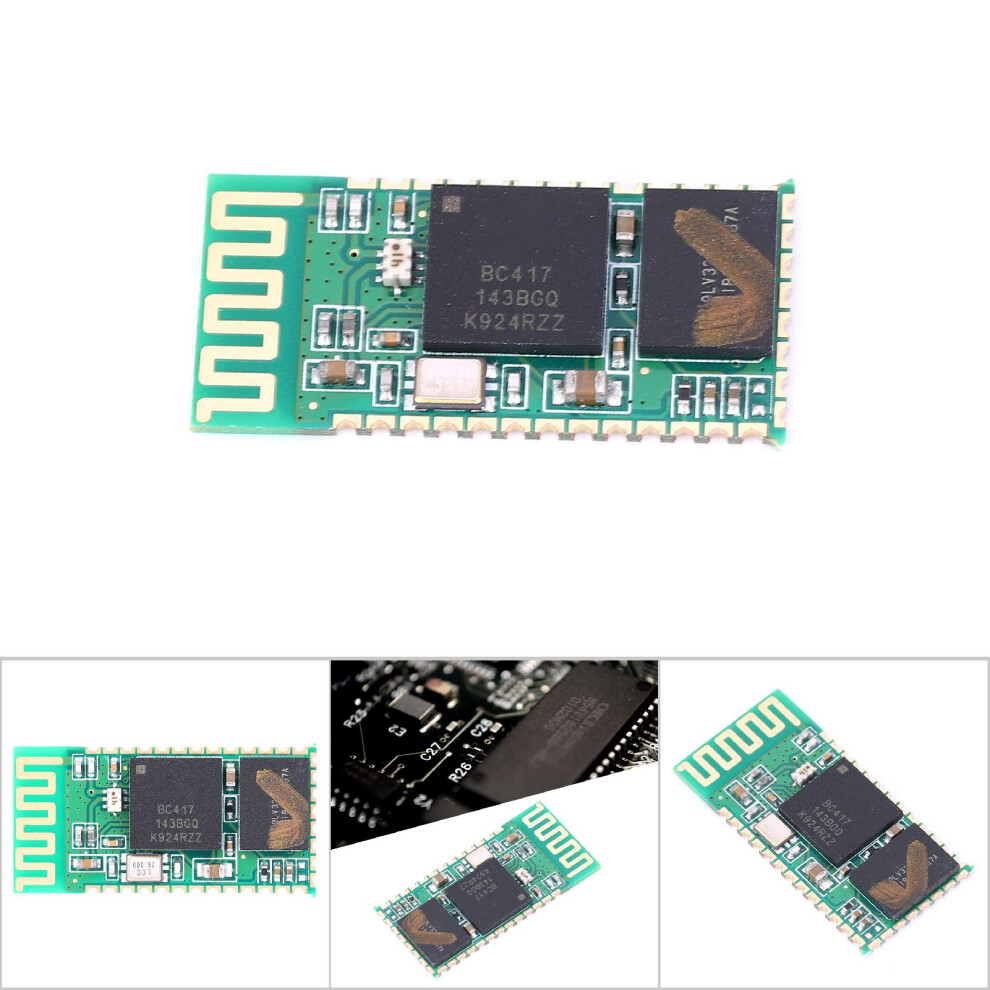

Drahtloses Bluetooth-HF-Transceiver-Modul Seriell

Drahtloses Bluetooth-HF-Transceiver-Modul Seriell Description

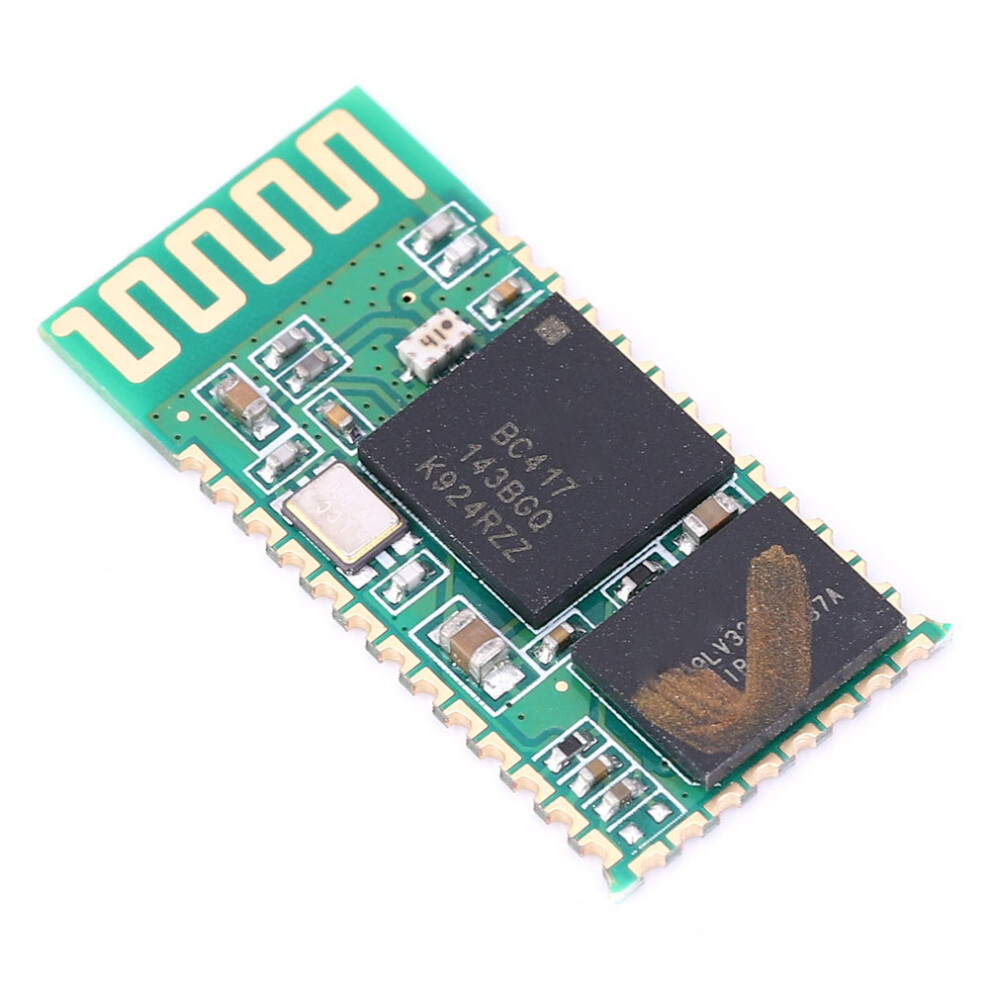

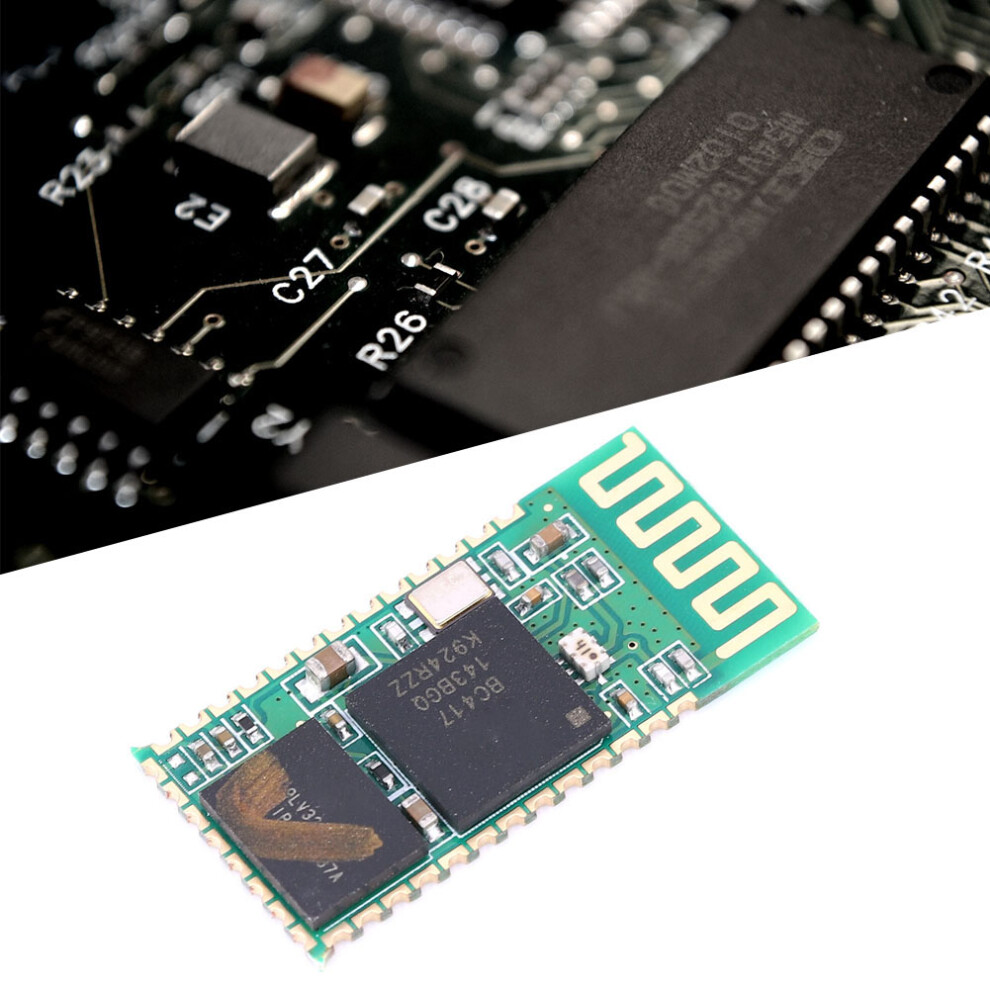

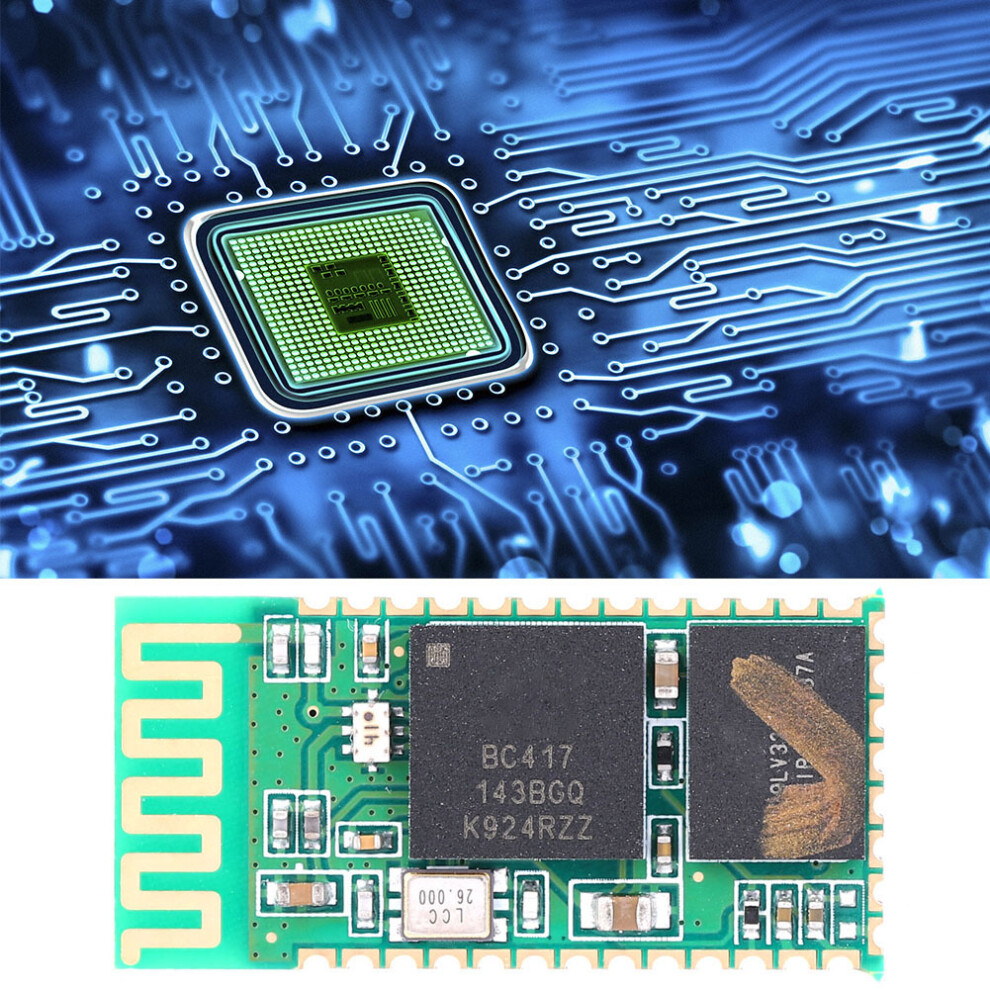

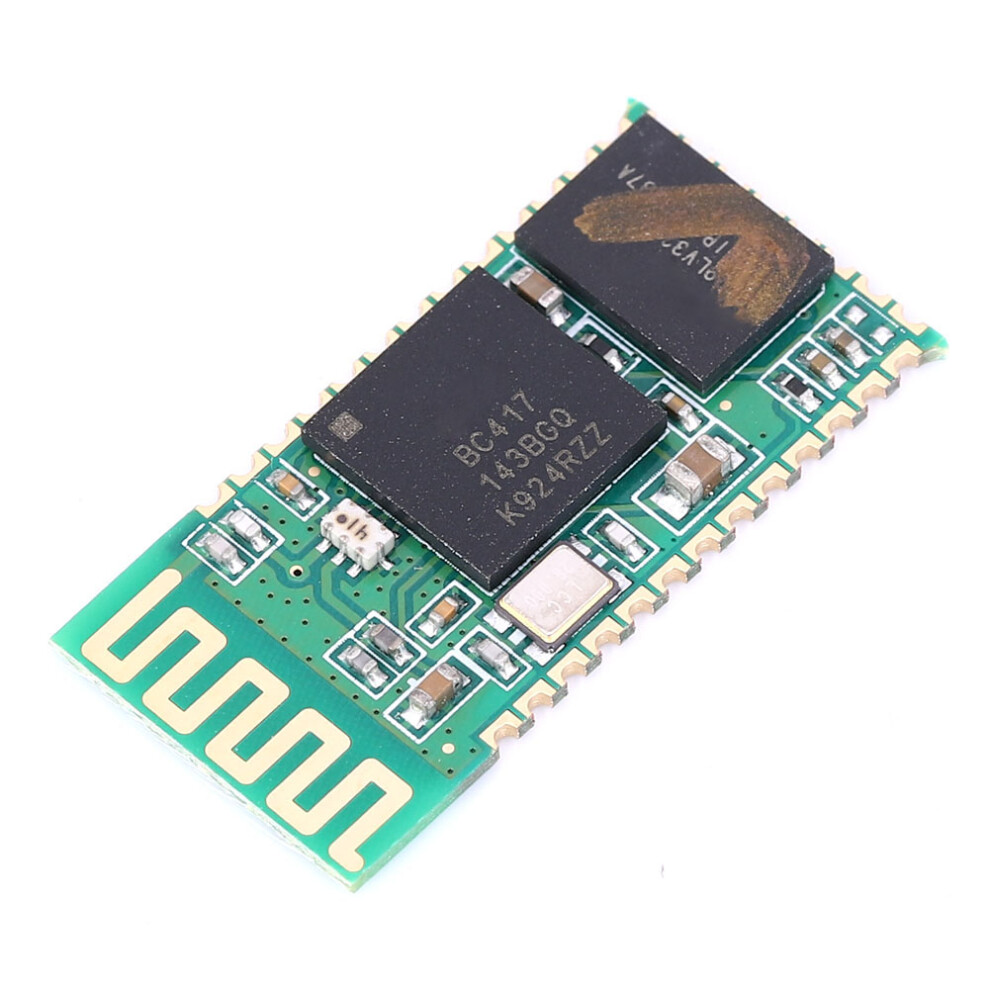

Drahtloses Bluetooth-HF-Transceiver-Modul Seriell RS232 TTL 3,3 V ~ 3,6 V



1. Ist ein integriertes serielles Bluetooth-Master-Slave-Modul. Master-Slave kann zum Umschalten angewiesen werden. Die Anweisungen sind umfangreich und vollständig. 2. Host: Sucht nach Slave-Geräten und kann nicht von anderen Geräten durchsucht werden. 3. Slave: Das zu suchende Gerät kann nicht aktiv nach anderen Geräten suchen. 4. Nachdem Master und Slave verbunden sind, entspricht dies einem seriellen Kabel. Zu diesem Zeitpunkt gibt es keinen Master-Slave, d. h., es herrscht transparenter Übertragungsmodus. 5. Der STC-Mikrocontroller kann Programme drahtlos aktualisieren und herunterladen. 6. Geeignet für GPS-Navigationssysteme, Wasserkraft-Gaszähler-Ablesesysteme, Steuerungssysteme zur Erfassung von Industriestandorten, kann nahtlos mit Bluetooth-Laptops, Bluetooth-Computeradaptern, PDAs usw. verbunden werden.



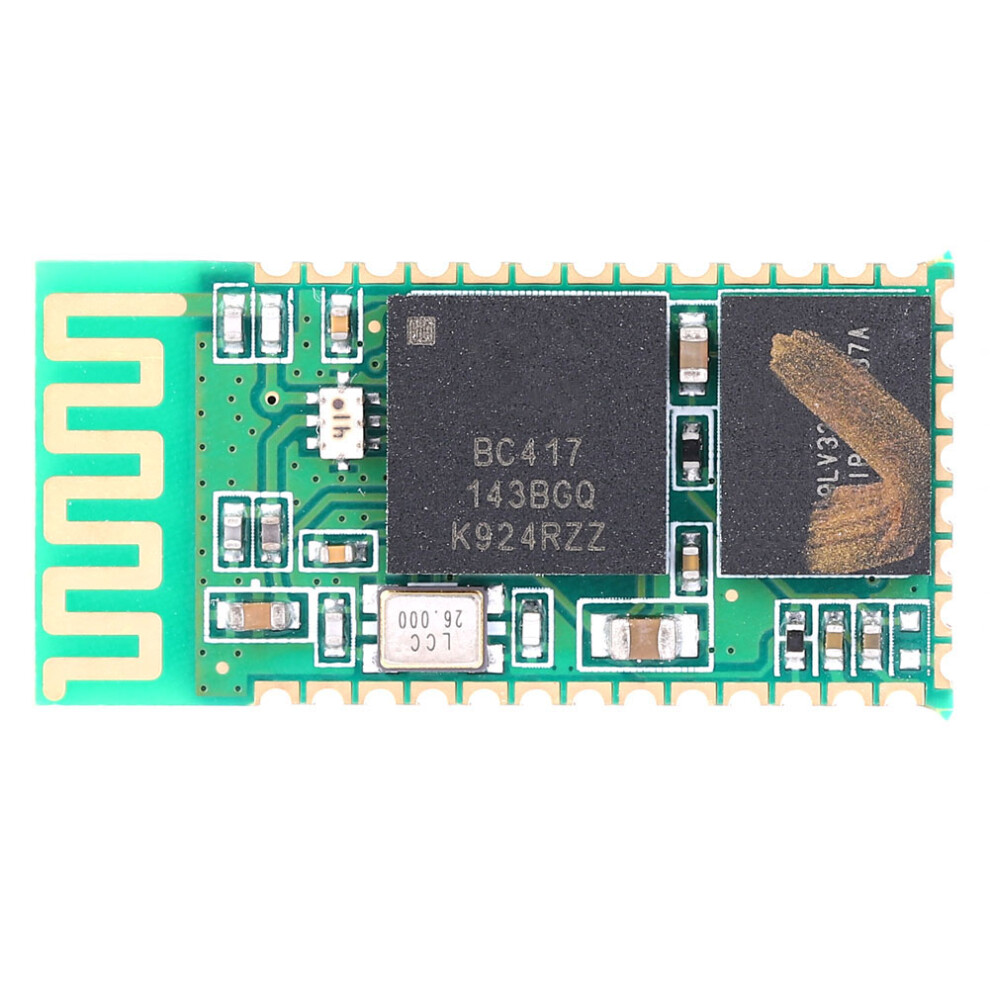

Artikeltyp: Bluetooth-HF-Transceivermodul Bluetooth-Protokoll: V2.0 Versorgungsspannung: 3,3 V - 3,6 V Standardparameter: Baudrate: 9600, Kopplungscode: 1234, Arbeitsmodus: Slave Arbeitsstrom: Während der Kopplung: 30 - 40 mA; Nach Abschluss der Kopplung keine Kommunikation: 2-8 mA, während der Kommunikation: 8 mA ohne Ruhezustand Kommunikationsdistanz: 10 m unter offenen Bedingungen, ca. 8 m bei normaler Nutzung Pin-Name Beschreibung 1 Sendepin des seriellen Ports des TX-Moduls (TTL-Pegel, kann nicht direkt mit RS232-Pegel verbunden werden), kann direkt mit dem RX des Ein-Chip-Mikrocomputers verbunden werden 2 Empfangspin des seriellen Ports des RX-Moduls (TTL-Pegel, kann nicht direkt mit RS232-Pegel verbunden werden), kann direkt mit dem TX des Ein-Chip-Mikrocomputers verbunden werden 12 VCC Stromversorgung 3,3 V 13 GND Ground 32 LED Anzeige des Kopplungsstatus 34 KEY Wird verwendet, um in den AT-Zustand zu wechseln, hoher Pegel wirksam (Suspendierung standardmäßig niedriger Pegel) Das Modul kann auf zwei Arten in den AT-Befehl wechseln. 1: Setzen Sie den KEY-Pin auf hohen Pegel (oder verbinden Sie ihn mit VCC) auf dem Modul. Zu diesem Zeitpunkt blinkt die LED langsam (einmal 2 Sekunden), das Modul wechselt in den AT-Zustand und die Baudrate ist auf 38400 festgelegt. 2: Wenn das Modul eingeschaltet ist, setzen Sie den KEY-Pin auf niedrigen Pegel (oder verbinden Sie ihn mit GND). Zu diesem Zeitpunkt blinkt die LED schnell (zweimal 1 Sekunde) und setzt dann den KEY-Pin auf hohen Pegel (oder verbinden Sie ihn mit VCC). Das Modul gibt auch den AT-Befehl ein, die LED blinkt jedoch weiterhin schnell und die Baudrate beträgt standardmäßig 9600. Bluetooth-Modul kommuniziert mit dem Computer 1: Schalten Sie zuerst das Bluetooth-Modul ein und prüfen Sie, ob nach dem Senden von "AT" "OK" zurückgegeben wird. (Hinweis: Beim Senden des AT-Befehls muss ein Wagenrücklauf oder ein Zeilenvorschub hinzugefügt werden.) 2: Schalten Sie den Bluetooth-Adapter ein, suchen Sie nach dem Bluetooth-Modul in der Nähe, doppelklicken Sie, um den Dienst für die serielle Schnittstelle zu finden, geben Sie dann den Kopplungscode ein und verbinden Sie schließlich die serielle Schnittstelle, um die virtuelle serielle Schnittstelle des Bluetooth-Adapters zu finden. 3: Öffnen Sie abschließend zwei Assistenten für die serielle Schnittstelle, wählen Sie den Bluetooth-Adapter und die dem Modul entsprechende serielle Schnittstelle aus und stellen Sie die serielle Kommunikation her. Bluetooth-Modul kommuniziert mit dem Mobiltelefon Das Mobiltelefon benötigt zum Empfangen und Senden eine entsprechende Anwendungssoftware für die serielle Schnittstelle. 1: Installieren Sie die Anwendungssoftware für die serielle Schnittstelle auf dem Mobiltelefon (das Protokoll im iOS-System ist autorisiert und unterstützt nicht das SPP-Protokoll, daher kann es nicht mit der seriellen Schnittstelle gekoppelt werden). Modul, einige Android-Telefone sind möglicherweise nicht kompatibel) 2: Schalten Sie zuerst das Bluetooth-Modul ein und prüfen Sie, ob nach dem Senden von "AT" "OK" zurückgegeben wird (Hinweis: Beim Senden des AT-Befehls muss ein Wagenrücklauf oder Zeilenvorschub hinzugefügt werden) 3: Öffnen Sie den Assistenten für die serielle Schnittstelle im Telefon, suchen Sie nach dem Bluetooth-Gerät und geben Sie den Kopplungscode ein, um zu kommunizieren.



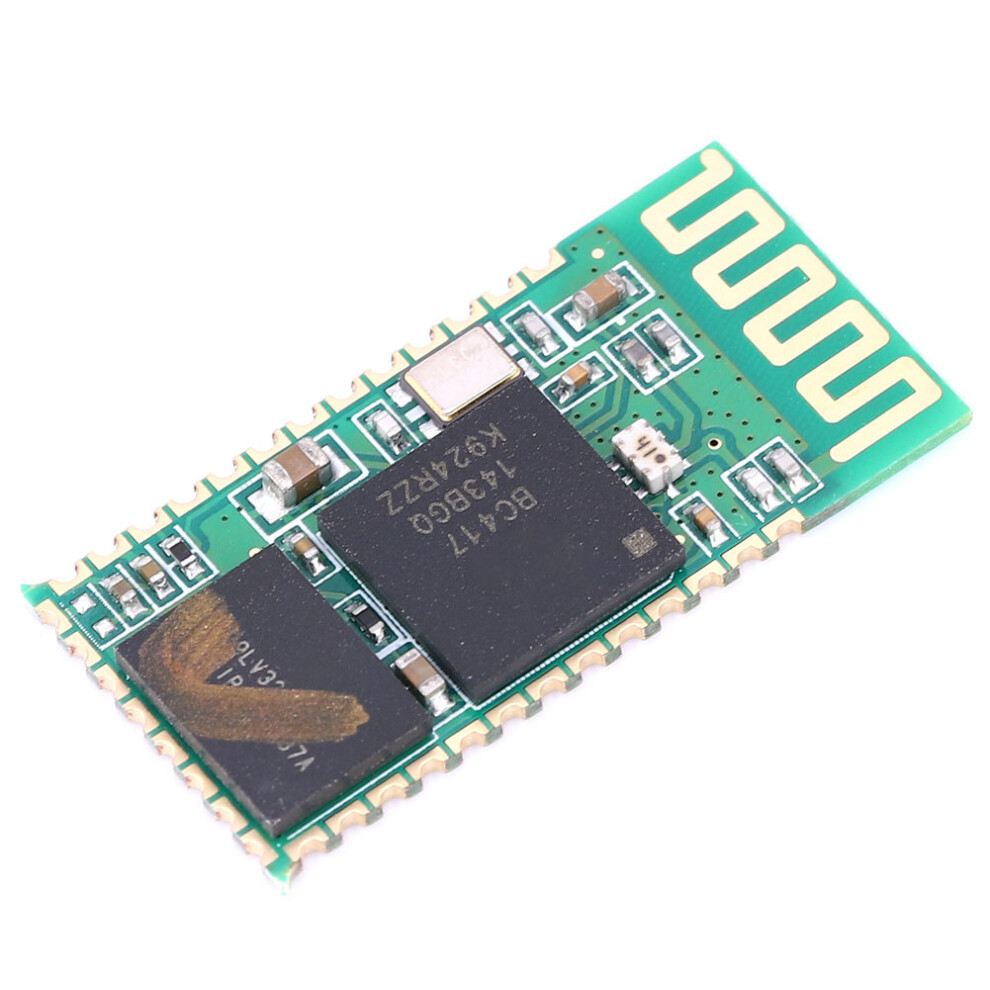

x Bluetooth-HF-Transceiver-Modul
